Какой брус использовать для мауэрлата?

Выбираем брус для мауэрлата по ГОСТ

Мауэрлат представляет собой древесный материал, из которого выполняется обвязка коробки здания. Это будущая основа кровельной конструкции, принимающая на себя весь вес. По этой причине уделяется особое внимание выбору прочного материала, способам крепежа к основанию и элементов между собой. Для контроля качества постройки объектов гражданского и административного строительства обычно используется стандарт, по этой причине многим частным строителям и бригадам интересно сечение бруса для мауэрлата и типы крепления определены по ГОСТ.

Брус

О чём пойдет речь:

Особенности выбора

Привычные для нас крыши в основном применяются в малоэтажном строительстве, поэтому выбор касается в основном требований к строительству частных домов. В этом отношении бригадами часто не соблюдаются характеристики крепежа к стене, также нередко не выполняется сращивание, связывающие между собой элементы обвязки. При этом значительные нарушения правил не приводят к повреждению и обрушению конструкции.

Обработка бруса мауэрлата для защиты от внешних факторов

Брус под мауэрлат вполне может быть выполнен из сосны, но требуется проследить за влажностью пиломатериалов, так как качественный процесс сушки способствует прочности. В идеале для этих целей приобретается сырье из твердых пород дерева. Требования к обвязке растут при увеличение габаритов кровельной конструкции и этажности здания.

Общепринятые нормы рекомендуются с большим запасом прочности и допущениями, которые обеспечат вам надежную крышу даже в критических погодных условиях. Тем не менее можно посоветовать выдерживать соответствие ГОСТ и следить за выполнением правил строительной бригадой.

Основные требования

Размеры бруса для мауэрлата рассчитываются в зависимости от габаритов и рассчитанной нагрузки. Чтобы оценить объем закупки, требуется рассчитать общую длину и выбрать габариты конструкции.

Это будет зависеть от следующих характеристик:

  • конструкции крыши (односкатная, двухскатная, вальмовая, высоты кровельного пространства, особенностей конструкции);
  • выбранный материал для стропило, кровли;
  • предполагается ли использование мансардного этажа;
  • климатическая полоса (ветровая и снеговая нагрузка в регионе строительства).

Иными словами, если в месте строительства не очень высокие снеговые нагрузки, редко бывают ураганные ветры и мягкая зима, то запас прочности даже у соснового бруска достаточен без усиленного крепежа, чтобы обеспечить жесткость крыше. Также стоит учитывать некоторые нюансы деревянного и каркасного строительства, выбирая именно жесткий материал, к которому будет крепиться обвязка. Какой брус для мауэрлата нужен, сейчас покажем, исходя из чего он выбирается.

Обратите внимание, что расчет для каждого типа крыши разный, в качестве классического варианта берется расчет двухскатной версии, наиболее популярной в регионах России. Во-первых, нужно использовать не меньше 100*100 мм. Данного вида достаточно для кровли одноэтажных домов с двускатными или вальмовыми крышами. Во-вторых, можно уточнить параметры, учитывая и плотность дерева.

Иными словами, вы можете взять древесину с меньшей плотностью, но в этом случае нужно увеличивать поперечный размер. Какой именно выбрать?

Двухскатная крыша

Формулы расчета

Вычислите массу и объем деревянного бруска для вычисления нагрузки на конструкцию дома:

где r – плотность древесины, V – общий объем, m – итоговая масса.

Объем обтягивающего каркаса рассчитывается по формуле:

где S – сечение; L – периметр.

При расчете учитывайте, габариты должны быть соизмеримы с толщиной стены. Обвязку размещают с отступом минимально 5 см от внешнего контура здания. Какой в этом случае выбрать? Приемлемым вариантом для большинства одно- и двухэтажных строений является использование деревянного бруса 100*150 мм. Данные параметры позволяют выставлять стропило в одной плоскости.

Зафиксированный на анкерные креплениях брус мауэрлата

Перед расчетом и укладкой обвязки в каменных строениях делают монолитный бетонный пояс под обвязку, к которому будет проводиться фиксация. Обвязкой в срубах служит последний венец.

Сечение и крепеж мауэрлата в ГОСТ не определены

Чтобы определиться с параметрами или проверить, достаточно ли выбранного сечения для ваших целей, можно обратиться к стандартам, определяющим размеры пиломатериалов из разных пород дерева для сфер народного хозяйствования. Однако, допуски для мауэрлата в ГОСТ не определены, использовать можно любые, исходя из опыта строительства.

Иными словами выбор сечения, древесины и крепления осуществляется из практических соображений, месторасположения дома, а также другого сырья, например, доски для обрешетки. Если в вашем регионе относительно низкая ветровая нагрузка, где нет требований к прочности на разрыв можно полагаться на естественную жесткость и крепить раму без замка. Именно так выполняют работы многие строительные бригады.

Гидроизоляция под мауэрлат

Если предполагается довольно тяжелая мансардная конструкция, обшитая доской с утеплением, крепить надежно поможет укладка арматурного пояса под 5 рядами кирпича и фиксация бруса рельсовыми анкерными болтами. Рекомендуется для больших домов твердая древесина высшего сорта типа 200*200. Такая конструкция используется в регионах, где частые порывистые ветры, применима в горных и северных районах.

Сращивание элементов бруса между собой

Выбор бруса для обвязки кровли выбирается из опыта и практических соображений. Отдельные бригады практикуют разные методологии. Это связано с достаточно широким трактованием допустимых требований.

Сращивание брусьев между дополнительно фиксируется анкерами и может проводиться следующим способом (см. фото), доска для фиксации не используется из-за недостаточной прочности:

  • в пол дерева;
  • с косым прирубом;
  • нагелем в гнездо.

Дополнительно углы фиксируются скобами. Данные методы обеспечивают гарантированную и надежную жесткость обвязки, которая удержит привычную крышу и полноценный мансардный этаж.

Рекомендуем использовать для легких каркасных конструкций бруски лиственницы 100*100 мм, для одноэтажных кирпичных домов 150*100. Для зданий с небольшой мансардой 150*150 мм, для больших домов с полноценным мансардным этажом 200*200 мм. Требования к креплению усиливаются при повышенной климатической и ветреной нагрузке.

Обратите внимание, что доска применима только для обрешетки, но никак не для обвязки или ее элементов любого здания. Отметим, что альпийские шале обвязываются древесиной с сечением не менее 250-350 мм. Крепление любой крыши должно быть надежным и с запасом прочности даже на редкие климатические катаклизмы.

Выбор размеров и сечения мауэрлата при строительстве крыши

Мауэрлатный пояс — это основание для установки стропил кровли. От качества его изготовления и установки зависит срок службы кровли. Мауэрлат изготавливается из бруса или аналогичного материала. Служит для распределения нагрузки кровли на стены дома, обеспечивая дополнительную обвязку кровельной системы.

Конструкция и устройство мауэрлата

Главной задачей мауэрлата является равномерное распределение нагрузки кровли и свесов на несущие стены дома. Вторая его задача, это максимальное снижение фактора парусности кровли, минимизируя риск срыва кровли порывом ветра.

На практике встречаются здания, у которых отсутствует этот элемент, у них стропильная система напрямую крепится к коробке здания, но в этом случае вся нагрузка приходится на точки крепления стропил.

Читать еще:  Как рассчитать количество бруса для дома?

Выбор материала и его особенности

Как правило, для изготовления используют деревянный брус, двутавровую металлическую балку, швеллер или другие различные металлические изделия:

  • Деревянный брус. При использовании бруса для мауэрлата размеры сечения должны быть следующими: 100×100 мм, 100×150 мм, 80×180 мм, 150×150 мм или 200×200 мм. При укладке его располагают по периметру стен. Главным фактором выбора бруса будет отсутствие сучков, так как мауэрлат работает на растяжение, а в случае присутствия сучка, на этом месте может произойти разлом.
  • Из скреплённых досок. Если кровля очень лёгкая, без утеплителя и небольшой площади, можно использовать две сколоченные доски аналогичного сечения.
  • Стальные трубы. Часто при организации мауэрлата используются балки, изготовленные из стальных труб. Представляют они собой обвязку, не выступающую за периметр стены.

Такие трубы очень хорошо работают на изгиб, а круглые отверстия не снижают прочности самих деревянных стропил. Главным плюсом можно отметить что деревянный мауэрлат скрыт под крышу и на него не воздействует снег, влага и другие факторы.

Установка и сборка конструкции

Для возможности вентиляции воздуха в кровельном пространстве, и предотвращении загнивания элементов кровли, верх мауэрлата кладётся на стену с отступом в 300 миллиметров от края перекрытия.

Всего имеется два основных способа установки и сборки этой конструкции:

  • Брусья мауэрлата соединяются в единую коробку по всей длине наружных стен здания. Соединяются косым прирубом, закрепляясь болтами, гвоздями или саморезами. А углы дополнительно прижимаются пластинами или металлическими уголками. В итоге такая жёсткая рама, проходящая по всему периметру дома, принимает распор и компенсирует растяжения и изгибы стропильной системы.
  • По всему периметру стены, заливается бетонный пояс с выступом под анкер. Такой метод актуален только для стен из пенобетонных блоков и аналогичных материалов. Брусья, притянутые анкерами, распределяют вертикальную нагрузку и спускают распор на основание здания.

Монтаж без армированного пояса

При использовании этого метода стропила крепятся прямо к балкам перекрытия. Только в том случае если стены и балки имеют достаточный уровень надёжности. Работы производятся в следующем порядке:

  1. Для возведения кровли потребуется брус и обрезная доска.
  2. Раскладывается брус под балки по периметру кровли. Брус выбирают сечением 50×150 миллиметров.
  3. Для защиты дерева от влаги производится гидроизоляция рубероидом.
  4. Рубероид загибается на требуемую длину и разрезается.
  5. Устанавливаются балки на требуемое расстояние от края стены.
  6. Укладывается рубероид вокруг балки и закрепляется мебельным степлером.

Создание армированного пояса

Самое сложное в самостоятельном изготовлении это возведение мауэрлата на стенах из газобетона. Рекомендуется делать поверх пенобетона конструкцию из кирпича или бетона, так как мауэрлат требует плотное основание.

Для создания твёрдого основания для избежания продавливания и разрушения стен брусом сооружается железобетонный обвязочный пояс. Он состоит из бетонной ленты размером 200 на 150 миллиметров. Основным фактором правильной установки является расчёт количества и расположения мест установки шпилек, при этом число стропил и крепёжных элементов должно быть равнозначным.

Толщина пояса рассчитывается на основе оказываемой нагрузки от крыши, веса стропильной системы и кровельного материала.

Основным материалом ленты используют цемент марки М400, заливка производится в один слой. Состав раствора должен быть в пропорциях 1:3:3, цемента, песка и щебня. Дополнительно можно добавить в раствор различные пластификаторы, для снижения процента воды в составе.

Сборка и выбор материала для опалубки

Главное, на этом этапе, чтобы армопояс был цельным. Опалубку можно соорудить из плит ОСП и обрезных досок. На всём процессе работы контролируется горизонтальность установки опалубки.

Выбор крепёжных элементов

На каркасные стены, из бревна, мауэрлат крепится саморезами, или обычными гвоздями. Для более качественного контакта применяются перфорированные ленты.

Если кровля получается площадью более 250 квадратных метров, то мауэрлат крепится только на шпильки, с шагом в 150 сантиметров по периметру стены. Сначала заливается бетонная стяжка, а затем в неё устанавливаются шпильки. При этом их высота должна быть больше высоты бруса, с запасом в 30 миллиметров.

Работы по заливке бетона

Толщина заливки бетона должна быть не менее 50 миллиметров. Как только слой будет залит, следите за тем, чтобы не образовывались воздушные полости, обнаружить их можно по выходящим пузырям. Такие полости опасны снижением прочности конструкции.

Опалубку демонтировать можно на 12 сутки после заливки, когда раствор окончательно схватится.

Укладка гидроизоляционных материалов

Мауэрлат без гидроизоляции не прослужит долго, со временем он отсыреет и начнёт гнить. Для предотвращения этого процесса нужно произвести гидроизоляцию рубероидом. Укладка производится лентой чуть шире бруса, главное — в процессе работы в местах отверстий для шпилек не допустить разрыва материала.

Варианты крепления стропильной системы

Как и говорилось выше, основная задача установки мауэрлата это распределение нагрузки. Поэтому также нужно уделять особое внимание креплениям стропил, они же передают нагрузку на него. От этого зависит, не произойдёт ли смещения и проседания кровли со временем. А произойти это может в том случае, если одна из стропильных ног будет создавать более сильную нагрузку, чем рядом стоящая.

Существуют два метода привязки стропил к брусу:

  • Жёсткая. При использовании этого метода исключаются любые возможные смещения стропил, сгибы или сдвиги. Для более стабильной установки используется подшивной брусок, который не даст возможности двигаться стропильной ноге. А металлические уголки исключат сдвигание стропил по горизонтали. В большинстве случаев для стропил используют обычные деревянные доски, но их минус в том, что они впитывают влагу и быстро набухают. Очень важно закрепить их на мауэрлате для предотвращения образования распорной силы, которая может снизить период службы и надёжность конструкции. Для этого седло выреза на конце стропильной ноги упирается в мауэрлат и крепко закрепляется гвоздями, забитыми под угол. Вырезы на стропилах должны быть строго одинаковыми, и не превышать одну третью ширины стропил.
  • Скользящая. Это крепление применяется, если основной сруб здания изготавливался из сруба или бруса, которые в первое время после укладки дают осадку из-за высыхания материала стен. Мауэрлат в этом случае уже не используется, его роль выполняет верхний венец стены. Для компенсации движения сруба без вреда для кровли применяют скользящие уголки, которые позволяют изменять высоту крепления стропильной ноги. А также этот вид крепления называют шарнирным. В зависимости от типа материала для стен, все они имеют различный коэффициент усадки. Меньше всего проседает клеёный брус, а больше всего свежее оцилиндрованное бревно, которое в процессе сушки может потерять до 15% высоты, что ещё больше перекосит кровельную систему. Перекос кровли может случаться и в момент эксплуатации здания, например, в период высокой влажности, при длительных дождях древесина сильно набухает, а в зимний период теряет большую часть влаги. При этом различные части стен и сторон в зависимости от расположения имеют разный коэффициент усадки. За весь период технические и габаритные параметры сруба постоянно меняются. И внутренние стены не являются исключением, особенно в зимнее время, когда фиксируется большой перепад температур.
Читать еще:  Крепление бруса к швеллеру

Основные нюансы монтажа

Брус мауэрлата должен укладываться не дальше 50 миллиметров от наружней грани стены. В случае с двускатной кровлей брус должен укладываться параллельно коньку кровли, по всей оси стены на несущие стены дома.

Но также при его установке важно соблюдать горизонтальность укладки бруса, используя строительный уровень. При возникновении отклонения немедленно нужно применять меры, которые устранят этот недостаток.

Брус под мауэрлат требуется подготовить, произвести обработку антисептиком и средством против горения. Перед закреплением уложите брус на его место и отметьте, где будут располагаться отверстия. Отдельные отрезки бруса нужно соединять прямым замком, дополнительно фиксируя гвоздями. А также дополнительно закрепляя его на углах прямым замком или косым прирубом. К доскам мауэрлат можно прикреплять при помощи уголков или металлических скоб. Все резьбовые соединения закручивайте при помощи контргаек или с подкладкой гровера и шайбы, а лишний отрезок шпильки подрезайте болгаркой.

Каких размеров должен быть мауэрлат?

Не все слова из профессиональной терминологии строителей понятны простым обывателям. В лексиконе профессионалов часто упоминается мауэрлат. Однако, что это такое, знают не все. Популярно говоря, мауэрлат – опорная конструкция для крыши здания, включающая стропильную систему и кровлю. Он является основой, фундаментом крыши, объединяющим все элементы ее конструкции в единый каркас.

Мауэрлат компенсирует отклонения от проектного положения кровли и не допускает даже небольшого уклона в любую сторону. Ведь точно выполнить возведение стен и обеспечить равную высоту по всему периметру постройки проблематично.

Основание крыши должно обеспечивать надежную фиксацию стропильных элементов. Поэтому при обустройстве крыши важно точно рассчитать размеры мауэрлата для обеспечения прочного крепления стропил.

Являясь соединительным звеном между крышей постройки и стенами, он пропорционально распределяет усилия на контур основания. На любой мауэрлат размеры определяются с учетом особенности стропильной конструкции и массы кровли. Рассмотрим этот вопрос детальнее.

В классическом варианте мауэрлат (фото ниже) это просушенный брус либо бревно, закрепленный сверху на наружные стены или армопояс по периметру дома

Особенности и назначение

Опорная конструкция в классическом варианте исполнения представляет собой установленный по периметру наружных стен здания контур из сухого бруса или бревенчатых заготовок. Мауэрлат выполняет следующие задачи:

  • равномерно распределяет по контуру здания усилия, передаваемые стропильными элементами на площадь основания крыши, компенсирует локальные точечные усилия в местах опирания стропил;
  • осуществляет фиксацию кровли к опорным стенам, являясь между ними надежным посредником, что особенно актуально для районов со значительными ветровыми нагрузками.

Целесообразность сооружения

Устройство мауэрлата необходимо для компенсации передающихся кровлей здания следующих видов нагрузок:

  • Вертикально действующих усилий, передаваемых массой кровли, а также ветровой и снеговой нагрузками.
  • Горизонтальных составляющих от распорных нагрузок, передающихся от находящихся под углом стропил, пытающихся раздвинуть контур постройки.

Как правило, мауэрлат устанавливают из бруса, а не из бревна, поскольку работать с ним намного проще

Что влияет на геометрические параметры?

В большинстве случаев оптимальным вариантом для изготовления является деревянный брус, с которым практичнее работать, по сравнению с бревнами. Прямоугольная форма сечения бруса облегчает установку, благодаря чему он более устойчив и удобен при монтаже.

Учитывая особую функцию, которая отведена мауэрлату, сечение мауэрлата определяется с особой скрупулезностью и зависит от следующих моментов:

  • геометрических размеров возводимого здания;
  • конструкции кровли, включающей применяемый для покрытия и изготовления стропил материал;
  • особенностей климатического пояса, где производится строительство;
  • наличия мансардной постройки, увеличивающей нагрузку на контур.

Главным фактором, влияющим на размер опорной рамы, является конструкция крыши, которая выполняется:

  • Классической формы, имеющей от одного до четырех скатов.
  • Пирамидального очертания со шпилеобразным возвышением.
  • Складчатого типа.
  • Плоского вида.
  • Сферической или шатровой формы.
  • Крестообразной, ломаной конфигурации.

Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью

Сечение мауэрлата выбирается с учетом конфигурации, особенностей кровли, а также ее массы. Наиболее часто применяются классические размеры, выраженные в миллиметрах, предназначенные для следующих типов строений:

  • малых архитектурных форм – 100 х 100;
  • двускатных крыш – 100 х 150;
  • усиленных конструкций – 150 х 150;
  • сложных мансардных построек жилых зданий – 250 х 250.

Общие рекомендации

Независимо от параметров, геометрических размеров опорной рамы, придерживайтесь следующих рекомендаций:

  • Устанавливайте мауэрлат с отступом 5 см от внешнего контура стен.
  • Производите предварительно пропитку древесины антисептиком.
  • Кладите брусья по всему периметру без зазоров.
  • Применяйте древесину лиственных пород.
  • Контролируйте расстояние между брусьями, используя точный мерительный инструмент.
  • Крепите опоры к стенам, применяя резьбовые шпильки, установленные с интервалом 1,5-2 метра.

Как производится расчет?

Определение массы опорного бруса производите путем умножения плотности древесины на объем мауэрлата. Механизм расчёта довольно простой. Толщина мауэрлата, перемноженная на его ширину, составляет площадь сечения. Умножив ее на длину опорного элемента, получаем объем.

На примере обычной крыши, имеющей два ската, рассмотрим рекомендации по геометрическим размерам.

Кровля треугольного сечения обладает высокой устойчивостью и долговечностью. Она позволяет осадкам, благодаря наклону, естественным образом сходить с поверхности. Монтаж опорной конструкции для такой крыши – трудоемкий процесс, требующий немалых усилий. Результат – длительный срок службы, оправдывает затраты времени и финансов.

Ширина мауэрлата должна составлять не менее 10-15 сантиметров. Обязательно для надежной эксплуатации конструкции установите под брусья гидроизоляционный материал. Интервал между стойками, применяемыми в качестве опор, обеспечьте в интервале 3-5 м.

Вывод

Расчет параметров мауэрлата основан на учете моментов, связанных с конструкцией крыши и особенностями прикрепления ее элементов. Точные измерения, выполненные в процессе строительства – гарантия надежности конструкции, ее длительного использования.

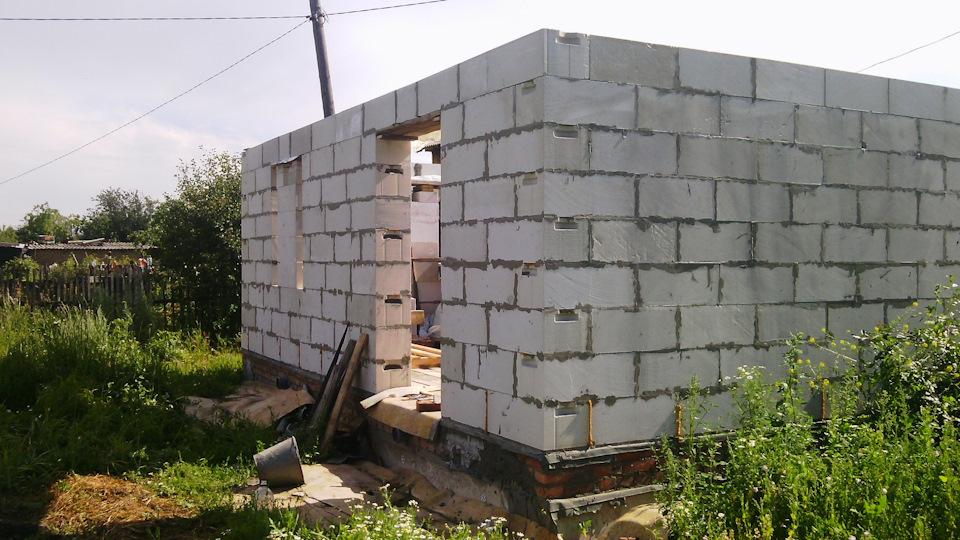

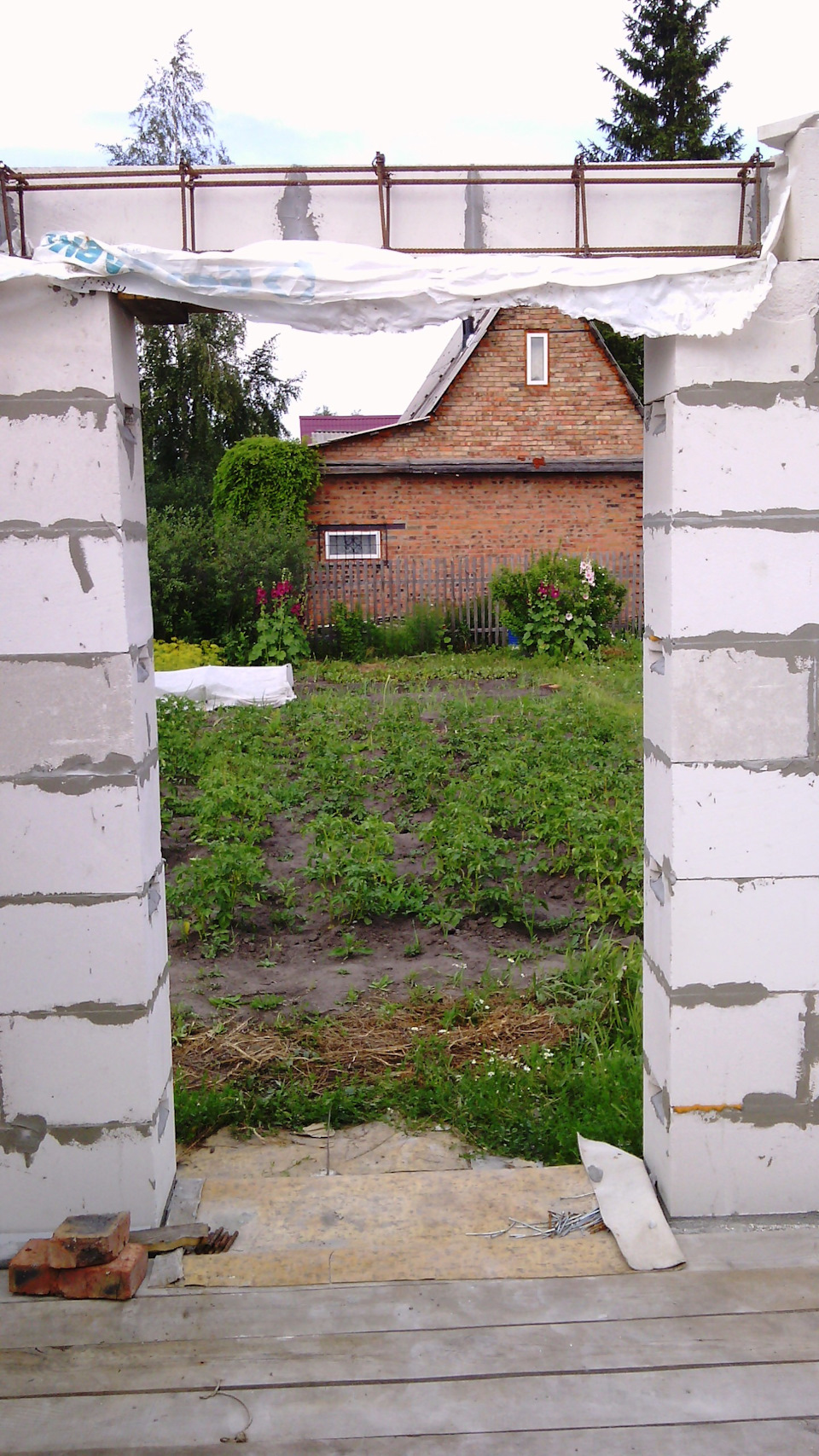

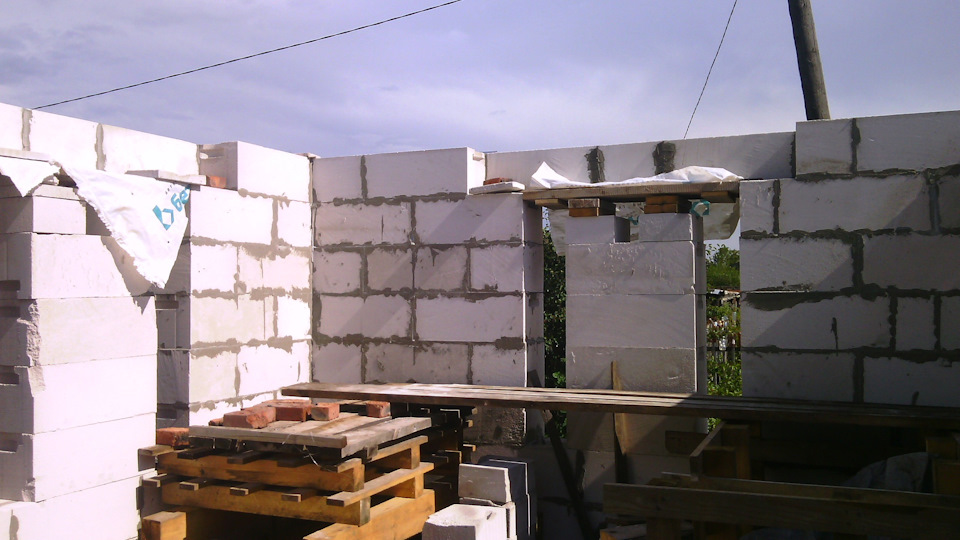

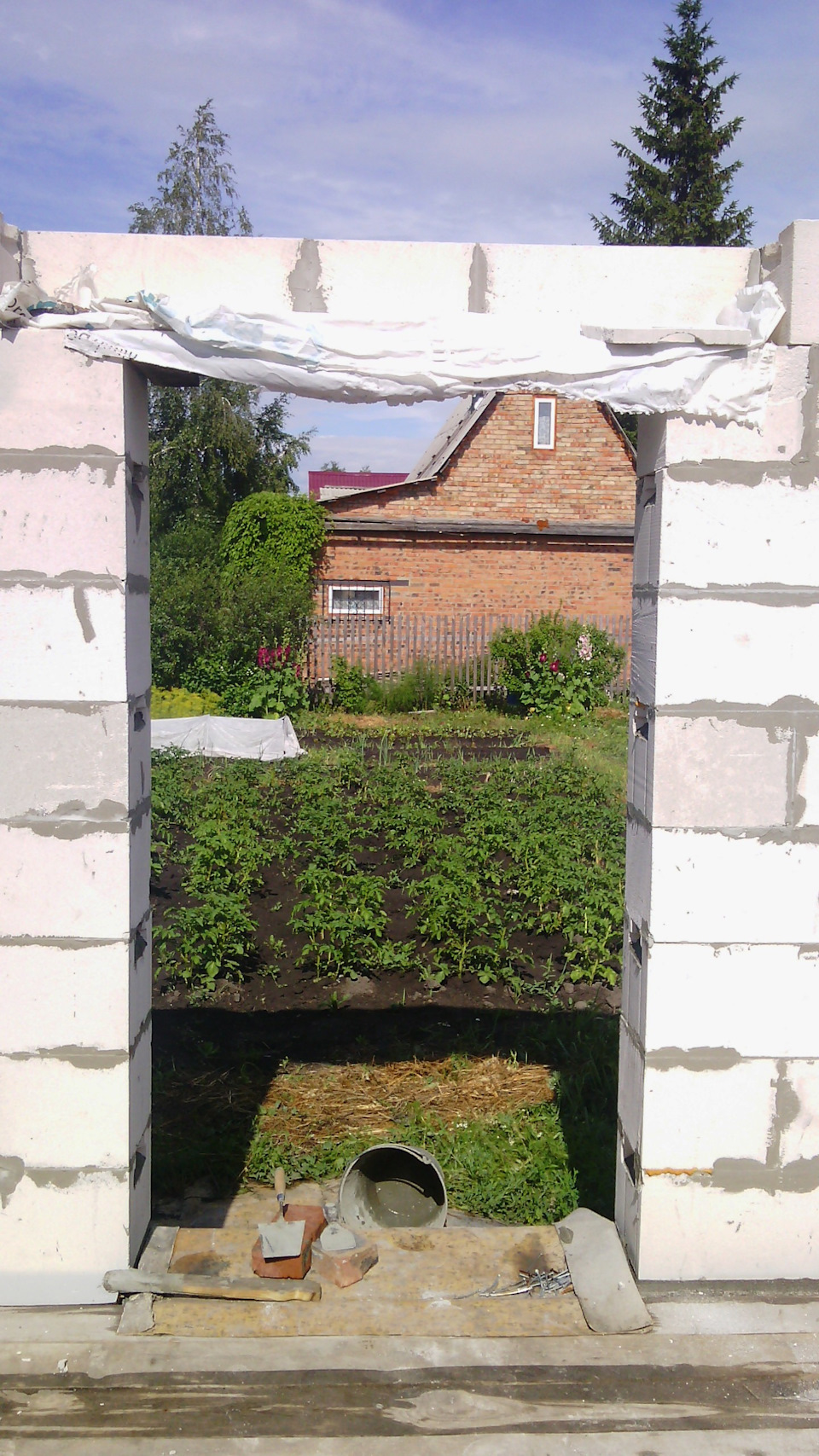

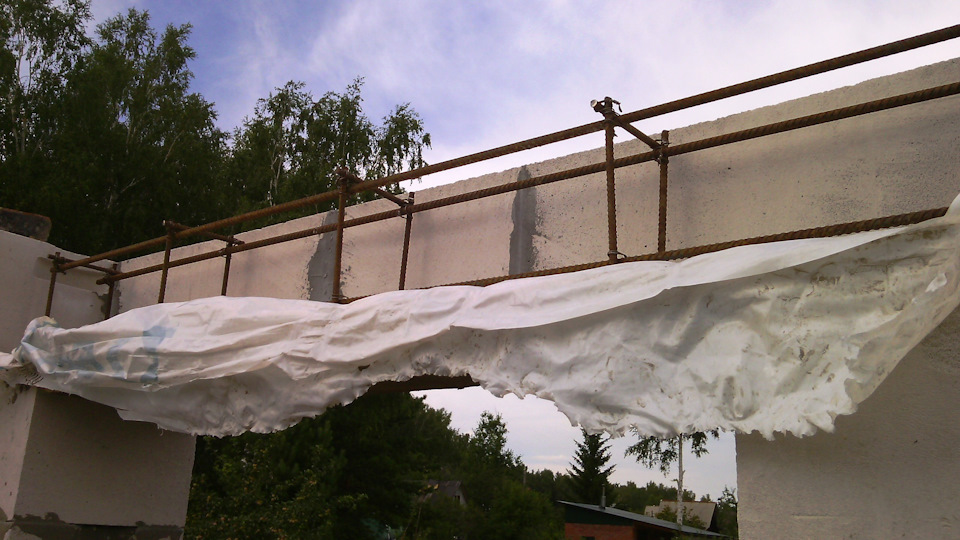

Сообщества › Строительство (и всё что с ним связано) › Блог › Вопрос по мауэрлату

Вопрос: Можно ли будет использовать в качестве мауэрлата доску 200х50 или 200х… (чуть больше)? … ну знаю, 150х100 — вроде как рекомендуют )))

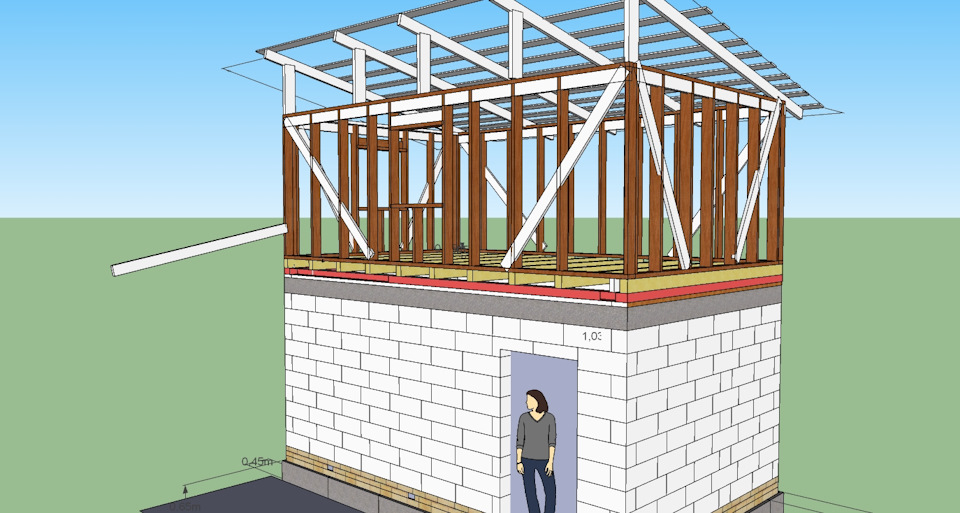

На фото: она выделена «красным» цветом.
С учетом того, что балки перекрытия, выделенные «желтым цветом» будут 150х100…
Остальные, выделенные «кориченевым» — будут 150х50.
ПС: мауэрлат будет крепиться к армопоясу шпильками D12 через 1м.

Рисунок в некотором смысле схематичный, но то что меня интересует — показывает явно.
и далее.

Читать еще:  Как крепить брус к бетонной стене?

Смотрите также

Комментарии 14

Вопрос: Можно ли будет использовать в качестве мауэрлата доску 200х50 — да, можно.

Остальные, выделенные «кориченевым» — будут 150х50. — эти лучше тоже взять 200*50, так как толщина утепления для нашего климата рекомендована 200мм.

Дом для летнего проживания, дачный. Особого смысла, думаю, утеплять нету.

тогда, да 150*50 за глаза

Написал бы просто- подстрапильный брус. Не каждый знает технический немецкий.

подстрАпильный — от слова страпон?

Мауэрлат — стандартный строительный термин, ничего особенного.

Фантазии больше не на что не хватило? Что, везде сексуальные ассоциации?
Ну в общем могу поздравить, экзамен по хамству сдал на отлично.

нет таких перекрытий 200*200 — что вы такое говорите? Как вы представляете работу с таким брусом — он весь будет кривой и порваный ( если цельный ), а если клееный — он будет очень дорогой и к тому же не подъёмный, вероятно не имеете опыта работы с крышами и перекрытиями.
200*100 — тоже весь порвёт и покрутит при высыхании — его используют в строительстве крайне редко
200*50 — отличное перекрытие, через 25 — 40 см — такое перекрытие можно идеально выставить и закрепить.

Теперь для автора — если есть доступ к не обрезному материалу, берите доску пятидесятку и обрезайте её на 300 — 350 и ставьте на ребро через кирпич ( т.е через 25 см ), и протягивайте потом 18 -20 фанерой — это будет броня. У меня так перекрытия в доме сделаны и расстояния между стенами 605 см без перегородок внутренних
В качестве мауэрлата можно использовать также 200*50
Написал это всё — как строитель со стажем и человек который на деревяжках собаку съел ( кому любопытно — в личном блоге есть любопытные работы)

защита от коррозии в дереве метал быстро гнить начинает

Так шпилька обычно оцинкованная идет, че ей гнить то? Да и не будет там такое количество влаги, мне кажется, с учетом гидроизоляции армопояса…

Не слушай таких горе-комментаторов, беги от их советов подальше, не оглядываясь, я выше написал как надо сделать, здесь не строительный форум — много просто клавишников сидит

Так шпилька обычно оцинкованная идет, че ей гнить то? Да и не будет там такое количество влаги, мне кажется, с учетом гидроизоляции армопояса…

гидроизоляцию не забудь положить и шпильки закрасить

Это само собой (изоляцию). А вот шпильки красить зачем? Обернуть их временно пищевой пленкой и фсио )))

У меня 2 доски 50 на 150 плашмя лежат, 2 года как крышу смонтировали полет отличный, только шпильки м10, через 1 метр

Мауэрлат: размеры и расчет материалов

Крыша дома состоит из двух основных компонентов – стропильная система и мауэрлат. Мауэрлат представляет из себя основу, которая служит надёжным креплением для стропильных брусьев. При строительстве крыши, крайне важно детально просчитать размеры стройматериалов для точной и надёжной конструкции. Рассмотрим основные правила и советы измерения мауэрлата, для получения материала нужных размеров.

Расчет размеров мауэрлата

Строительство крыши начинается именно с мауэрлата, он служит опорой для остальной крышной конструкции, обеспечивает её устойчивость и равномерно распределяет вес конструкции по стенам дома. Именно поэтому очень важно точно рассчитать размеры мауэрлата.

Размеры мауэрлата зависят от следующих факторов:

  1. Параметры площади дома – его периметр и площадь.
  2. Тип конструкции крыши.
  3. Материал используемый в стропильной системе и для покрытия кровли.
  4. Климатические условия.
  5. Является площадь мансардной или нет.

Основным показателем для расчета мауэрлата является вид крыши. Крышная конструкция может быть разных типов, вот основные из них:

  1. Классическая – односкатная, двухскатная, трехскатная или четырехскатная крыша.
  2. Крестообразная.
  3. Складчатая.
  4. Плоская.
  5. Сферическая.
  6. Шатровая, полуовальная и вальмовая.
  7. Шпилеобразная.

Итак, для расчета мауэрлата требуется знать, для какого типа крыши он будет использоваться. Мы рассмотрим как рассчитывать размеры мауэрлата для классической двухскатной крыши. Но прежде чем перейти к рассмотрению мауэрлата для конкретного типа крыши, следует узнать расчетные параметры, общие для всех типов крыш.

А в этой статье рассказывается про устройство, гидроизоляцию и утепление мауэрлата.

Формула для расчета

Во время мерки мауэрлата во первых следует измерить его длину и периметр. Измерять следует верхнюю часть бруса. Минимальное сечение мауэрлата – 100×100 мм.

Далее следует рассчитать вес и объем деревянного бруса. Вот формула для вычисления данных показателей:

m = rV

  • r – плотность дерева;
  • V – объем мауэрлата;
  • m – как можно было догадаться представляет массу деревянного бруса.

Объем мауэрлата вычисляется по следующей формуле:

V = SL

  • S – сечение деревянного бруса;
  • L – его длина или периметр.
  1. Каких размеров бы не был мауэрлат, главное – расположить его на расстоянии как минимум 5 см. от внешней грани стены.
  2. Для большинства случаев подойдет антисептированный деревянный брус из лиственной древесины сечением 100×150 мм.
  3. Следует выложить деревянные брусья по всей длине стен, от одного конца дома до другого.
  4. Далее следует выполнить необходимые замеры, следя за тем, чтобы расстояние между брусьями было равномерным по всей длине укладки.

Рассмотрим как рассчитать параметры мауэрлата для двухскатной крыши.

А тут статья про крепление мауэрлата к газобетону.

В этом подразделе https://ru-house.net/stroitelstvo/krysha/metall/ собрана вся информация о маталлических видах кровли.

Расчеты для двухскатной крыши

Двухскатная крыша является наиболее популярным и простым видом кровли. Благодаря наклонной конструкции, она обеспечивает естественный сток осадков в виде талого снега или дождевой воды, с поверхности крыши. Установка мауэрлата для двухскатной крыши требует немалых затрат и трудоёмкой работы, зато он обеспечивает долговечность и стойкость крышной конструкции.

Для двухскатной крыши подходят деревянные брусья сечением 10×10 или 15×15 см. Толщина мауэрлата не должна быть меньше 10 см, а отступ от края наружной грани стены должен составлять как минимум 6 см. При использовании гидроизоляционного материала, расстояние между слоями должно быть как минимум 40 см. Также следует установить стойки, врубленные в лежни. Расстояние между ними должно составлять от 3 до 5 метров.

Подводя итоги можно сказать, что для расчета мауэрлата следует учитывать множество факторов, определяющих подходящие параметры материала для крепления. В заключении приведем основные параметры мауэрлата, подходящие в большинстве случаев:

  1. Ширина мауэрлата не должна быть меньше 10 см.
  2. Оптимальное сечение деревянных брусьев – 10×15 см.
  3. Подходящий материал для мауэрлата – антисептированные брусья из лиственной древесины.
  4. При расчете массы и объема мауэрлата руководствуйтесь формулой приведенной выше.
  5. Отступ бруса от края стены должен составлять как минимум 5 см.
  6. Расстояние между брусьями мауэрлата должно быть равномерным на всех отрезках конструкции.
Ссылка на основную публикацию
Adblock
detector
