Обработка древесины на токарном станке по дереву

Основы работы на токарном станке по дереву

Умение работать на токарном станке открывает перед домашним мастером новые горизонты.

С помощью этого полезного устройства можно создавать различные изделия, имеющие форму фигур вращения. Это может быть уникальный набор для игры в шахматы или оригинальная ножка авторского обеденного стола, шкатулка или чаша из дерева.

Ассортимент изделий широк. Все зависит от квалификации токаря и его умения работать с деревом.

Мастерская резьба по дереву на токарном станке потребует собранности, пространственного воображения и умения чувствовать материал, приходящего с опытом.

Изучение станка

Прежде чем браться за создание деревянного шедевра, стоит изучить устройство станка. Он состоит из четырех основных частей.

Во-первых, это станина, остов, на котором смонтированы все узлы и агрегаты.

Следующая важная часть токарного станка – передняя бабка. На нее через систему шкивов или шестеренчатую передачу передается вращение от электродвигателя. На ее выходе установлен шпиндель с вращающимся центром или планшайбой для фиксации заготовки. В промышленном станке, сделанном под правую руку, она находится слева.

Задняя бабка – это пассивная деталь, представляющая собой свободновращающийся заостренный вал. Ее предназначение – фиксация длинной заготовки. Бабка может перемещаться для работы с деталями разной длины и надежно фиксироваться в любом положении.

Подручник или держатель резцов чаще всего представляет собой металлический столик, на который опирается стамеска или резец по дереву. Его конструкция позволяет свободно перемещаться для удобства работы.

До того как включать токарный станок, стоит разобраться в органах управления, понять принцип работы и задачу каждой детали, это позволит избежать ошибок, а возможно, и несчастного случая.

Выбор и подготовка заготовки

Основа будущего изделия – брусок квадратного сечения. Брусок должен быть без сучков, без трещин и прочих механических повреждений. С помощью линейки и карандаша намечают центры. Найти центр несложно, достаточно начертить по две диагонали на каждом торце бруска.

Прежде чем крепить болванку в токарный станок, ей надо придать форму, близкую к цилиндрической. Не стоит пытаться обточить цельный брусок, можно сломать инструмент или травмироваться в случае вылета крупных щепок. Но и создавать идеальный цилиндр необязательно, достаточно срезать углы, превратив брусок в восьмигранник. Это можно сделать топориком или рубанком.

Иногда в качестве основы используют не брусок, а заготовку, имеющую сечение, близкое к кругу, например обрезок полена. В данном случае используется несколько другая технология. Придавать полену круглую форму не придется, но возникают трудности в поиске центров. Тут не обойтись без специального инструмента плотника – центроискателя.

Крепление заготовки

По разметке на торцах болванки с помощью разметочного керна делают насечки. Они гарантируют надежную фиксацию заготовки и упрощают ее установку.

Существует два основных способа работы на токарном станке по дереву:

• обработка заготовки, закрепленной между двумя центрами;
• вытачивание изделия, зажатого в передней бабке.

Независимо от выбранного варианта, перед включением станка необходимо убедиться в надежности фиксации. Если задействуется задняя бабка, она должна плотно прижимать заготовку, при этом быть надежно зафиксированной на станине.

После закрепления выставляют подручник. Его кромка должна быть параллельна заготовке и отступать он нее примерно на 5 мм. В процессе работы по мере снятия материала его надо будет пододвигать.

Подготовка к работе завершается пробным вращением. Для этого рукой проворачивают болванку, чтобы убедиться в отсутствии чрезмерного боя.

Процесс работы при креплении между двумя центрами

Одним из наиболее популярных способов работы на токарном станке является вытачивание детали, закрепленной между передней и задней бабкой. Подобным методом можно изготавливать различные изделия, в том числе достаточно большого размера. Помимо универсальности, этот способ отличается безопасностью, его рекомендуют для обучения работе на токарном станке по дереву начинающих токарей.

Обтачивание до цилиндрической формы

Используя полукруглый резец с ровной режущей кромкой, выполняют выравнивание детали. Начиная с одного конца заготовки, без сильного нажима, медленно и аккуратно снимают избыточный материал. Не надо гнаться за скоростью, эта работа не терпит суеты. В результате с поверхности должны исчезнуть все плоскости, а заготовка должна обрести форму правильного цилиндра требуемого диаметра.

Выравнивание плоским резцом

После того как болванке придана форма правильного цилиндра, токарный станок отключают. Поскольку в процессе работы было снято некоторое количество материала, заготовка стала тоньше, следовательно, нужно пододвинуть подручник ближе.

Дальнейшее выравнивание выполняют с помощью косого плоского резца. Это простой и эффективный прием. Полотно резца упирается на подручник, его поддерживают одной рукой, второй держат за ручку, немного приподымая инструмент для противодействия вращению заготовки.

Обратите внимание! По всей длине будущего изделия необходимо поддерживать одинаковую глубину резки, тогда поверхность получится гладкой, словно обработанная рубанком.

Время от времени станок отключают, с помощью штангенциркуля контролируют диаметр детали.

Использование отрезного резца

Данный тип резцов применяют в случае необходимости отрезать заготовку из дерева определенной длины. Он оставляет идеально ровный срез, практически не требующий последующей шлифовки.

Чтобы срез получился точным, рекомендуется предварительно поставить пометку на детали. Для этого подойдет обычный карандаш. Удерживая резец перпендикулярно заготовке, с легким нажимом его вдавливают в древесину. Срез делают не на полную глубину, оставляют тонкую шейку, которую впоследствии срезают ножом или пилой.

Выполнение декоративных элементов

Основные декоративные элементы, которые изготавливают на токарном станке, – это валик и желобок. Чаще всего между ними оставляют цилиндрический поясок. Комбинируя эти три несложные детали, можно вытачивать самые разные изделия из дерева: от карнизов до элементов мебели.

Работать будет проще, если выполнить предварительную разметку. Для этого достаточно линейки и простого карандаша. Пометки делают при выключенном станке, а когда заготовка начнет вращаться, их наводят с помощью того же карандаша. Достаточно поднести грифель к вращающейся поверхности, линия получится отчетливой и контрастной.

Обратите внимание! Валики делают с помощью плоского резца с косой режущей кромкой.

Работу начинают с того, что резцом проделывают канавку чуть в стороне от намеченной линии. Глубина канавки примерно 3 мм. Наклоняя режущую часть в одну сторону и в другую, расширяют канавку.

Остается придать валику правильную форму, для этого резец устанавливают точно посредине канавки и медленно проворачивают ручку, позволяя режущей кромке снимать лишнюю древесину. Точно так же делают другую сторону валика.

Создавать желобки удобно с помощью полукруглого резца. Медленно передвигая его по заготовке между пометками, снимают лишнюю древесину, постепенно увеличивая глубину выемки. Придать законченность желобку можно с помощью косого резца. Им формируют переход от желобка к валику или цилиндрическому пояску.

Вытачивание при зажиме с одного конца

Особого подхода требует обработка дерева на токарном станке при зажиме с одного конца. Так изготавливают всевозможные шкатулки, декоративные чаши и бокалы, деревянные тарелки. Для этих целей крепление между центрами не подойдет, необходим один патрон, который удержит деталь во время ее обработки.

Фиксацию заготовки осуществляют с помощью различных держателей. Чаще всего используется:

• держатель с шурупом;
• чашечный держатель;
• фиксатор со шпонкой;
• трехкулачковый патрон.

Кроме вышеперечисленных фиксаторов широко используется комбинированный держатель. В его конструкции собраны все известные методы фиксации заготовки, что делает его универсальным инструментом.

Вытачивание полостей

Прежде чем создавать углубление в детали, выполняют ее черновую обработку. Это удобнее сделать при обычном межцентровом креплении. В ходе черновой обработки формируют наружную поверхность изделия, намечают параметры углубления.

Заднюю бабку станка снимают, она не понадобится. Отрезают заготовку необходимой длины и устанавливают ее в фиксатор передней бабки. Проверяют надежность крепления. Подручник поворачивают перпендикулярно заготовке, включают станок. С помощью полукруглого резца начинают точение полости.

Важно! Работать надо лишь с той частью заготовки, которая движется сверху вниз, в противном случае можно выронить инструмент или даже получить травму.

Удобнее работать, если предварительно просверлить в центре заготовки отверстие нужной глубины.

Шлифовка изделия

Как правило, изделие, изготовленное на токарном станке, не требует дополнительной шлифовки, но при необходимости легко довести поверхность до требуемого состояния.

Чтобы выполнить шлифовку, подручник снимают. Используется полоска мелкозернистой наждачной бумаги. Станок включают на небольших оборотах, двигая полоску бумаги по изделию, добиваются необходимой гладкости.

Важно не переусердствовать, даже самым мелким абразивом легко испортить изделие.

Техника безопасности

Работа будет приносить удовольствие и не станет причиной травмы только в том случае, если токарь знает и выполняет правила техники безопасности.

Работы выполняют только в защитной спецодежде. Длинные волосы должны быть убраны, на одежде не должно быть висящих украшений.

Станок должен быть надежно заземлен. Токарное оборудование должно проходить регулярные проверки.

Прежде чем включить станок, необходимо проверить надежность крепления заготовки. Ни в коем случае нельзя передавать предметы через работающий станок.

Помимо писаных правил есть еще одно, неписаное – не бойся станка, он всего лишь инструмент. Если придерживаться этого правила и усиленно трудиться, можно запросто стать настоящим токарем-профессионалом. Немного усилий, вера в результат и любая деталь, вышедшая из-под резца, станет настоящим творением мастера.

Токарная обработка дерева

Народные умельцы с помощью токарного станка изготавливали самые разные изделия: посуду, прялки, игрушки, элементы мебели, декоративные изделия для интерьера. Токарный станок позволяет мастеру создавать самые замысловатые и изысканные деревянные формы. Точение древесины будет успешным, если, помимо умелых рук, вы обладаете качественным инструментом, а также твердым и без изъянов деревом.

Токарный станок

Специальное оборудование для обработки дерева на токарном станке стоит недешево. Для обучения точению сгодится и обычная насадка к дрели. На чем экономить не стоит, так это на стамесках: дешевые и некачественные обычно после первых же опытов с твердым деревом тупятся и уже не режут, а рвут древесину.

Чтобы изделие было точно обработано, его нужно правильно закрепить на станке. Для этого на токарных станках предусмотрены специальные приспособления различной формы и размеров.

Черновую обработку дерева проводят на низких оборотах, на более высоких выполняют чистовую и шлифовку.

Инструменты для токарной обработки

Хорошими для токарных работ считаются инструменты из высококачественной стали. Они дорогостоящие, однако прослужат дольше обычных стамесок. Чтобы сэкономить, можно купить отдельно резцы и рукоятки для них. Стандартная длина рукоятки – около 25 см, однако можно использовать и длинные – 30 и 40 см. Такой рукояткой инструмент легче направлять.

Для точения древесины на токарном станке используются такие типы резчицких инструментов:

• полукруглая стамеска подойдет для грубой обработки, с ее помощью заготовке придают цилиндрическую форму;
• полукруглой узкой и веретенообразной стамесками вырезают тонкие желобки поперек волокон;
• долото может быть овального профиля или с прямоугольным срезом и разными углами заострения: им проводят чистовое вытачивание дерева;
• резцы клиновидной и остроугольной формы используют, когда нужно сделать небольшие углубления в заготовке. Ими также отделяют готовую деталь от края заготовки. Плоскими резцами выполняют широкие насечки параллельно вертикальной оси заготовки;
• у опытных мастеров также есть комплект скребков с разной режущей кромкой: заостренной, прямой, закругленной или универсальный скребок со сменными насадками для резания.

Заготовки для токарной обработки

Для токарной обработки не используют мягкую слоистую древесину, поскольку она будет раскалываться на слои, и получить гладкую поверхность при обтачивании не получится.

Большинство лиственных пород дерева годятся для обработки токарным станком. Однородной древесиной светлого цвета отличаются береза, бук, клен и ясень. Для ореха, махагониевого дерева и тика свойственная темная древесина. Привлекательную древесную текстуру имеют вишня, слива, вяз, дуб.

Мастер-класс по точению

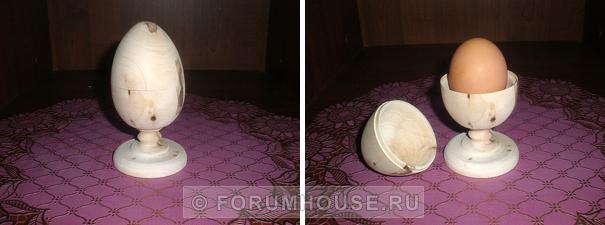

Правило номер один от нашего форумчанина dgusepe: приступая к изготовлению изделия, прежде всего нужно позаботиться о технике безопасности. Одежду застегните, чтобы ее не захватило и не закрутило при вращении станком, обязательно наденьте защитные очки или маску, чтобы стружка не попала в глаза.

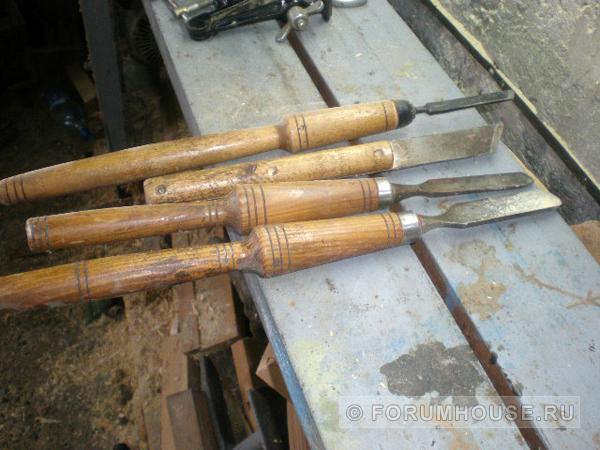

Затем тщательно заточите резцы и можете приступать. Начните с изделий попроще, с толкушки для пюре. Разметьте центр на торцах заготовки. Затем зажмите его между передней и задней бабкой. Отрегулируйте подручник, установив его на расстоянии 5 мм от заготовки. Рукой проверните заготовку. Проверьте, чтобы, вращаясь, она не задевала подручник.

Включите станок и обдерите заготовку проходным резцом. Прижимайте рукой резец к подручнику и плавно перемещайтесь справа налево. Разметьте проточки. Малым полукруглым резцом выберете две выемки. Между выемок сделайте ручку.

Сначала резец может соскакивать назад, однако постепенно вы приспособитесь. Для плоского резца захват должен быть таким же. Точите самой «пяточкой». Резец оборачивается в руке и точит в правую и в левую стороны.

При подрезке резец переворачивайте. Когда точите ручку, последовательность должна быть такой: «носком» прорезайте, а «пяткой» подрезайте.

Отделите заготовку от края, зашкурьте наждачкой. Особой шлифовки не потребуется, поскольку при таком способе точения поверхность получается гладкой.

В завершение проволокой прожгите полоски.

По материалам участников форума «Дом и Дача»

Работа на токарном станке по дереву: советы для начинающих

Работа на токарном станке по дереву, в принципе, несложная, но требует навыка и умения чувствовать обрабатываемую деталь. Рассказываем подробности.

Все о работе на токарном станке

Устройство и работа токарных станков

Токарный станок по дереву имеет одну ограниченную функцию: он только вращает деревянную заготовку. Столяр же из простого куска дерева постепенно вытачивает законченный предмет: ножки для мебели, корпус лампы, стойки перил, игрушки, коробочки, кубки, салатницы, вазы и т.д.

В отличие от прочих машин для обработки дерева, использующихся лишь на тех или иных промежуточных стадиях, токарный станок годится для всех операций: от черновой обработки до полирования. Требуемый инструмент — это желобчатые (цилиндрические или в форме буквы V) и плоские стамески, резцы, скребки различных размеров и форм. Станок вращает заготовку, а рука контролирует движение резца.

Устройство станка с электронным регулированием

1. Выключатель «Пуск-Стоп»
2. Станина
3. Передняя бабка
4. Переключатель скорости (с вариатором)
5. Шпиндель
6. Поводковый центр
7. Подручник (резцедержатель)
8. Центр задней бабки
9. Задняя бабка

Необходимый набор резцов для токарных работ

1. Желобчатая стамеска
2. Резец-майсель (2 мм)
3. Полукруглый резец
4. Отрезной резец
5. Скошенная стамеска (косяк)
6. Полукруглая стамеска для обработки фасонной поверхности
7. Желобчатая стамеска для черновой обработки (рейер)

Принцип работы токарного станка

Весь механизм станка укреплен на станине, сделанной из двух стальных брусьев или из профильных чугунных либо алюминиевых балок. С одной стороны станины располагается передняя бабка, внутри которой размещен электрический двигатель (0,5-1,5 л. с.), вращающий шпиндель. Последний имеет конус Морзе, в него может вставляться поводковый центр (с двумя, тремя либо четырьмя ножами и одним острием), патрон или планшайба. С другой стороны станка находится задняя бабка, центр которой поджимает заготовку, удерживая ее в горизонтальном положении.

Поворачивающийся во все стороны подручник, располагающийся как можно ближе к заготовке, поддерживает и направляет резец.

На станках с ручной регулировкой скорость (частота) вращения может переключаться (от 450 до 2 000 об./мин) рычагом коробки передач, в которой расположены шкивы с подшипниками. В более сложных моделях станков коробка передач заменена электронным вариатором, позволяющим плавно регулировать скорость на ходу.

Техника безопасности при работе на токарном станке

Обеспечение безопасности работы на токарных станках — очень важное мероприятие. Этим нельзя пренебрегать ни начинающим, ни профессионалам. При несоблюдении инструкции можно повредить глаза, ранить руки или получить удар током.

Правила работы на токарном станке

• Наденьте спецодежду.
• Проверьте инструмент перед стартом. Должно быть заземление, защитные щитки.
• В патроне не должно быть лишних элементов (стружки).
• Установка станков больше 16 кг (для мужчин) и 10 кг (для женщин) разрешается только с помощью специальных инструментов.
• Заготовка должна быть выровнена, надежно закреплена на станке.
• Запрещается замерять деталь во время работы устройства.
• Нельзя удалять стружку струей воздуха, поддерживать детали руками.
• Не пытайтесь остановить рабочее устройство вручную.

Виды работ на токарном станке для начинающих

В зависимости от того, какой предмет надо изготовить, существует два способа крепления заготовки. В первом случае деревянная деталь зажимается горизонтально между центрами передней и задней бабок. Второй способ предусматривает установку исключительно в передней бабке с помощью патрона или планшайбы. Если вы новичок в работе на этом станке, будет логично начинать с первого способа.

1. Обработка заготовки, зажатой между центрами

Этот способ применяется для обработки деталей цилиндрической формы различной длины, укрепленных между центрами передней и задней бабок. Таким образом вы можете изготовить разнообразные детали: от миниатюрных шахматных фигур до ножек стола или стоек перил. Особенно опытным мастерам удается даже вытачивать бильярдные кии.

Как правильно зажать деталь

Первый шаг работы заключается в нахождении положения оси деревянной заготовки, чтобы зажать ее между поводковым центром и центром задней бабки.

• С помощью углового центроискателя проведите карандашом с обоих торцов заготовки по две-три линии, пересечение которых и будет центром торца.
• Сильно ударив молотком по разметочному керну, сделайте канавки и осевое углубление на торцах заготовки.
• Наденьте заготовку на поводковый центр, подведите заднюю бабку к противоположному торцу и подожмите ею деталь так, чтобы поводки хорошо врезались в канавки на торце, а затем отведите центр задней бабки — изделие должно держаться само.
• Вновь подведите центр задней бабки к заготовке, чтобы зафиксировать ее по оси центров. Поверните маховик задней бабки на четверть оборота, если дерево мягкое, и на пол-оборота, если оно твердое. Деталь должна быть закреплена так, чтобы ее можно было без сопротивления проворачивать рукой.

Подведите подручник как можно ближе. Поворачивая ее рукой, убедитесь, что заготовка свободно вращается и ни за что не задевает. Опорная плоскость подручника должна располагаться примерно на 5 мм ниже оси вращения.

Как работать

Следующий состоит в том, чтобы сделать брусок дерева цилиндрическим. Это осуществляется на скорости 1 000-1 500 об./мин. При этом стружка снимается справа налево с помощью широкой вогнутой желобчатой стамески для черновой обработки — рейера. Если кусок дерева длинный, черновая обработка производится в несколько этапов; подручник придвигается к детали по мере ее обтачивания, не изменяя своего положения по высоте.

Для вытачивания деталей существуют инструменты разной формы: желобчатая стамеска для обработки фасонной поверхности, плоская стамеска, крючок, полукруглый резец, скошенная стамеска (косяк) и др.

В зависимости от типа используемого инструмента и стадии работы, следует периодически приближать подручник к заготовке. После завершения процесса, когда деталь уже выточена, производится окончательная отделка (шлифование, полирование, вощение, тонирование и др.) при снятом подручнике.

Черновая обработка

Для чернового точения цилиндра с помощью рейера установите частоту вращения 1 000 или 1 500 об./мин. Чем точнее должна быть форма цилиндра, тем большую скорость надо устанавливать. Бруски с малым припуском на обработку можно проточить с одного прохода по всей длине, с большим припуском — небольшими порциями, двигаясь от задней бабки к шпинделю.

Начинайте работу плавно, опираясь стержнем резца на подручник и держа лезвие так, чтобы пятка резца соприкасалась с деревом. Затем поднимайте ручку стамески до тех пор, пока кромка лезвия не начнет врезаться в дерево, снимая при этом ровную и хорошо скручивающуюся стружку. Ведите резец в направлении снятия стружки таким образом: одна рука, держащая ручку, задает движение, а другая — лишь поддерживает лезвие (не нажимая на него).

При черновой обработке квадратного бруска аккуратно срезайте стамеской углы, не слишком на нее налегая. Доведите деталь до цилиндрической формы наибольшего диаметра, придвигая по мере стачивания припуска подручник по направлению к оси вращения.

В зависимости от того, какую форму вам нужно придать детали, проведите карандашом основные линии разметки выпуклых и вогнутых частей, поворачивая заготовку рукой. Размечайте брусок так, чтобы наиболее широкие части детали всегда располагались со стороны передней бабки.

Начните с обтачивания стамеской двух краев заготовки. Опираясь на подручник, она должна плавно входить в дерево (без резких движений), оставаясь перпендикулярно оси вращения.

Проверка размера

Регулярно проверяйте размер штангенциркулем. Опытные столяры обычно прижимают резец локтем к бедру, чтобы освободить руку для измерительного инструмента. Как только штангенциркуль начинает вибрировать, уменьшите толщину стружки. Таким образом обточите прежде всего наибольшие диаметры, а затем переходите к точению шеек, торов, шаров, плеч и т.д.

Для того чтобы выточить полутор, воспользуйтесь желобчатой стамеской для обработки фасонной поверхности. Держа ее перпендикулярно оси, спускайте режущую кромку с внешней стороны внутрь бруска, поднимая и слегка поворачивая ручку. Чтобы получить целый тор, произведите ту же операцию с обеих сторон.

Шейка (свод) вытачивается таким же резцом, что и тор. После черновой обработки донышка посередине шейки проточите правую полушейку, на этот раз ведя инструмент снизу вверх и вправо. Никогда не переводите резец сразу с одной стороны шейки на другую — их нужно вытачивать по очереди.

Листели (маленькие ободки, часто оставляемые с обеих сторон шейки) вытачиваются мейсель-резцом. У него нет задних углов на боковых гранях стержня, как у стамески, но зато есть тонкая канавка для выхода стружек.

Галтель представляет собой плавный переход от одной поверхности к другой — по сути, комбинацию тора и шейки. Поэтому вначале точите шейку, а затем тор, примыкающий к ней.

Деталь, зажатую с двух сторон, никогда не отрезают полностью. Выточите с двух краев канавки, оставляя перемычки маленького диаметра, и отпилите концы ножовкой, предварительно остановив станок.

Чтобы завершить отделку детали, снимите резцедержатель и обработайте деталь снизу мелкой шкуркой (зернистостью от 16 до М63). Во время работы поворачивайте шкурку крест-накрест, чтобы избежать кольцевых царапин.

Для отделки детали во время вращения натрите ее куском воска и отполируйте плотной тканью или пробковым материалом.

2. Обработка заготовки, зажатой с одного конца

При изготовлении коробочки деревянный брусок закрывается только с одного конца. В зависимости от формы и размеров детали используются разные средства крепления: патрон с тремя или четырьмя кулачками (некоторые зажимают в восьми точках), патрон «свиной хвост» (с установочными винтами, вкручивающимися в деталь), цанговый патрон или планшайба.

Эта работа требует немалого мастерства. Здесь надо проявить большую аккуратность при вытачивании уступа, чтобы диаметр не сделать меньше, чем нужно.

§ 9. Технология обработки древесины на токарном станке

При обработке на токарном станке заготовка совершает вращательное движение, которое называют главным движением. Инструмент перемещается относительно неё, совершая вспомогательное движение, или движегше подачи. В процессе точения острое лезвие инструмента снимает с поверхности заготовки стружку.

Инструменты для точения заготовок

Для обработки заготовок на станке применяют специальные стамески, имеющие удлинённые ручки (рис. 25). Для предварительной, черновой, обработки применяют полукруглые стамески: желобчатую (рис. 25, е) или плоскую (рис. 25, б). Окончательную, чистовую, обработку выполняют с помощью косых стамесок (рис. 25, г, Э), ими же подрезают торцы и отрезают деталь. Узкую желобчатую стамеску применяют для прорезания канавок (рис. 25, а), а заострённые (рис. 25, в, ж) — для разного вида работ.

Рис. 25. Стамески для токарных работ: а — полукруглая желобчатая узкая; б — полукруглая плоская; в — заострённая с острым утлом при вершине; г — косая узкая; д — косая; е — полукруглая желобчатая; ж — заострённая с тупым утлом при вершине

Концевая часть стамески, срезающая стружку с заготовки, называется лезвием. На рисунке 26 показано лезвие косой стамески. При точении древесины применяют стамески с углом заострения лезвия β = 20°. 40°.

Рис. 26. Лезвие косой токарной стамески: 1 — режущая кромка; 2 — вершина

Заточка лезвий стамесок

Лезвие стамески должно быть обязательно заточено. Это позволит легче и чище обрабатывать поверхность заготовки. Если режущая кромка стамески будет тупой, то поверхность получится шероховатой и ворсистой.

Лезвие сначала затачивают на шлифовальном круге (рис. 27, а, б). После заточки на лезвии появляются небольшие заусенцы, которые снимают на плоском мелкозернистом наждачном бруске (рис. 27, в).

Рис. 27. Заточка лезвий стамесок: а — косой на шлифовальном круге: б — полукруглой на шлифовальном круге: в — косой на наждачном бруске: 1 — правильное положение лезвия при заточке; 2 — неправильное

Внимание! В учебной мастерской заточку стамесок выполняет учитель.

Подготовка заготовки

Выбор заготовки начинают с её осмотра: на ней не должно быть пороков древесины, описанных в § 2 (см. рис. 3). Наиболее пригодна для обработки сухая без сучков древесина лиственных пород: берёзы, липы, клёна и др.

После этого выстругивают из заготовки брусок квадратного сечения с припуском по диаметру 8. 10 мм и по длине 40. 60 мм. Затем на торцах заготовки размечают восьмиугольник и строгают восьмигранник рубанком так же, как и при обработке цилиндрических поверхностей ручным инструментом (см. § 7). Таким образом заготовке придают форму, близкую к цилиндрической. Это облегчает её обработку на станке независимо от способа её закрепления (см. рис. 23).

Установка заготовки на станке

Чтобы закрепить длинную заготовку на станке, со шпинделя снимают трезубец, крепят его в зажиме верстака, совмещают пропил на торце заготовки с трезубцем и забивают киянкой в него заготовку. Не рекомендуется забивать заготовку на трезубец, уже установленный на шпинделе, так как от ударов киянки могут выйти из строя подшипники шпинделя.

Трезубец с заготовкой устанавливают на шпиндель, подводят заднюю бабку и крепят её винтом к направляющим (см. рис. 21, б). Затем прижимают заготовку к трезубцу центром, направляя его в отверстие, подготовленное в заготовке, и закрепляют центр зажимом. Если применяется не вращающийся центр, то его смазывают машинным маслом.

Периодически, через каждые две-три минуты работы, станок останавливают и проверяют надёжность закрепления заготовки. В случае необходимости заготовку дополнительно поджимают центром задней бабки.

Установка подручника станка

Подручник устанавливают так, чтобы его верхняя (опорная) поверхность была на 2. 3 мм выше линии центров станка и находилась на расстоянии 3. 4 мм от поверхности заготовки.

Для проверки этого зазора заготовку при выключенном станке проворачивают вручную на один-два оборота. В процессе обработки зазор будет увеличиваться. Поэтому надо периодически останавливать станок, придвигать подручник ближе к заготовке и опять проворачивать вручную заготовку, проверяя наличие зазора. Каретку подручника крепят к направляющим рукоятками гайки, а подручник в нужном положении фиксируют стопором (см. рис. 21, в).

Точение заготовки

Перед началом работы надевают защитные очки и опускают защитный экран. Затем включают станок. Стамеску, крепко удерживая правой рукой за ручку, помещают на подручник. Левая рука находится сверху стамески и прижимает её к подручнику (рис. 28). При этом рука должна находиться вблизи подручника, но не касаться его.

Рис. 28. Черновое точение заготовки на токарном станке

При черновом точении заготовки (см. рис. 28) полукруглую стамеску медленно подводят к заготовке. Перемещая стамеску по подручнику влево и вправо, можно снять за один проход (одно движение вдоль обрабатываемой поверхности) стружку толщиной 1. 2 мм. Первый проход ведут серединой лезвия, а последующие — его боковыми частями, чтобы обрабатываемая поверхность была менее волнистой. Завершают черновое точение тогда, когда диаметр заготовки станет на 3. 4 мм больше заданного диаметра.

Чистовое точение производят косой стамеской, причём стружку срезают только серединой режущей кромки (рис. 29). Стамеску держат двумя руками и устанавливают ребром на подручник тупым углом вниз. При обработке конической поверхности точение ведут от большего диаметра к меньшему.

Рис. 29. Чистовое точение косой стамеской: а — вид с торца заготовки; 6 — вид сверху

Контроль качества детали

Прямолинейность обработанной поверхности можно проверить линейкой на просвет, а диаметральные размеры — с помощью кронциркуля (рис. 30).

Рис. 30. Контроль качества летали кронциркулем

Шлифование деталей

Шлифование готовой детали выполняют шлифовальной шкуркой, которую обёртывают вокруг детали и удерживают руками (рис. 31, а), или шлифовальной колодкой (рис. 31, 6).

Рис. 31. Шлифование детали: а — шкуркой: б — шлифовальной колодкой

Иногда на поверхность отшлифованной детали наносят декоративные кольцевые полоски. Для этого берут брусок из более твёрдой древесины, чем древесина обрабатываемой детали, и прикладывают ребро бруска к вращающейся на станке детали. Поверхность в месте соприкосновения нагревается и немного подгорает. В результате этого на детали остаются круговые полоски коричневого цвета.

Подрезание торцов

Подрезание торцов выполняют косой стамеской. Первоначально её устанавливают острым углом вниз и делают неглубокую кольцевую канавку глубиной 2. 3 мм в том месте, где будет находиться торец. Затем стамеску переворачивают тупым углом вниз, ставят её на ребро и, отступив немного от канавки, срезают на конус концевую часть заготовки до торца (рис. 32). Повторяют это движение несколько раз, углубляясь в заготовку, пока диаметр шейки не станет равным 10. 12 мм. После этого выключают станок, снимают заготовку со станка и пилой с мелкими зубьями отрезают концевые участки заготовки. Торцы зачищают напильником и шлифовальной шкуркой.

Рис. 32. Подрезание торца косой стамеской

В таблице 4 в качестве примера представлена технологическая карта изготовления изделия «скалка».

Таблица 4

Технологическая карта.
Изготовление изделия «скалка»

Во время работы бережно относитесь к станку, приспособлениям, инструментам, чтобы они служили как можно дольше.

Правила безопасной работы

1. Не включать станок без разрешения учителя.
2. Работать только при опущенном защитном экране.
3. Работать на станке можно только в спецодежде, застёгнутой на все пуговицы, и в защитных очках.
4. Надёжно закреплять заднюю бабку.
5. Надёжно устанавливать и крепить заготовку.
6. Все разметочные операции и измерения заготовки выполнять только при выключенном станке.
7. Обо всех неисправностях сообщать учителю.
8. Не отходить от включённого станка.

Практическая работа № 10

Точение детали из древесины на токарном станке

1. Изучите чертёж детали, выданной учителем, или детали своего творческого проекта, имеющей цилиндрическую или коническую форму.
2. Подумайте и определитесь, в каком шпиндельном приспособлении вы будете закреплять заготовку (в патроне, на планшайбе или с помощью трезубца и центра).
3. Подготовьте заготовку — брусок квадратного сечения, разметьте и прострогайте рубанком восьмигранник.
4. Закрепите заготовку на станке.
5. Установите подручник в необходимом положении, проверив наличие зазора между ним и заготовкой путём проворачивания заготовки вручную на один-два оборота.
6. С разрешения учителя выполните черновую и чистовую обработку заготовки.
7. Отшлифуйте готовую деталь.
8. Снимите деталь со станка, отпилите концевые участки, окончательно зачистите деталь.
9. Если это необходимо, покройте деталь лаком.
10. Проконтролируйте качество полученной детали.

Новые слова и понятия

Главное движение; движение подачи; обработка черновая, чистовая; стамески: полукруглая, косая.

Технология точения древесины

Сегодня выточенные детали широко используются в производстве мебели, оформлении интерьера, создании бытовой утвари, сувениров, игрушек и прочих предметов. Подобные изделия носят как конструктивный, так и декоративный характер.

Точение древесины более полно раскрывает декоративные качества этого материала, создает возможность для использования лесоматериалов распространенных сортов, которые не отличаются красивой текстурой. Кроме этого токарное производство активно использует древесину кустарников и отходы, которые получаются в ходе раскроя пиломатериалов на деревообрабатывающих заводах.

Разновидности точения

Точение древесины осуществляется несколькими методами:

• продольный. Во время такой обработки заготовка крутится вокруг своей оси, а резец плавно двигается в направлении параллельном оси вращения
• поперечный. В таком случае резец передвигается в плоскости, которая перпендикулярна оси вращения заготовки
• угловой (тангентальный). В ходе такой обработки резец перемещается под произвольным углом к оси вращения.

Выбор станка

Если вы работаете с деревом только ради удовольствия, и у вас нет полноценной мастерской с полным набором всех инструментов, то выбор станка – очень важный этап. Существуют определенные критерии, на которые стоит обратить внимание при покупке станка:

• максимальный размер заготовки, помещаемой в станок. В сопроводительных документах к станку всегда указывается диаметр обточки – наибольшее сечение заготовки в поперечном направлении, а также длина станины – максимальная длина заготовки
• мощность. Конечно, лучшими являются станки с высокой мощностью. Однако увеличение мощности влечет за собой увеличение габаритов станка
• материал, из которого созданы станина и рама. Наиболее устойчивым будет станок со стальной рамой и чугунной станиной. Но масса такого инструмента достаточно внушительная, поэтому если вы будете часто перемещать станок, то присмотритесь к более легким моделям. Существуют аппараты, у которых станина и корпус созданы из легких сплавов, их можно легко перенести, даже в одиночку
• диапазон регулировки количества оборотов за одну минуту. К счастью, сегодня все станки оборудованы такой регулировкой, поэтому обратите внимание на верхнюю и нижнюю границу диапазона. К примеру, низкие обороты необходимы для черновой обработки параллелепипеда, а высокие нужны во время чистовой обработки, когда необходима идеально гладкая поверхность.

Виды станков

Технология точения древесины предполагает использование устройств различной модификации:

• универсальные станки. На них можно осуществлять обдирку заготовки, ее нарезку, точение, шлифование, сверление, нанесение резьбы. Такие станки вследствие своей универсальности пользуются наивысшим спросом
• токарно-винтовые станки предназначены для обработки заготовок в виде конуса, а также нанесения резьбы
• токарно-фрезерные станки созданы для изготовления пазов в деревянных предметах, а также их обработки
• настольный инструмент для токарных работ выполняет функции обычного станка, однако имеет меньшие габариты, мощность и меньшее количество функций. Такие станки подойдут для знакомства с ремеслом и получения первоначальных навыков.

Главные этапы работы

Точение древесины на токарном станке нужно начинать с создания заготовки. Для этого нужно взять брусок любого сорта дерева. Учтите, что размер заготовки должен в несколько раз превосходить размер предполагаемого изделия. При помощи топора нужно придать заготовке примерную форму цилиндра. Даже опытным мастерам не стоит закреплять на станок цельный брусок, потому что можно получить травму при отскакивании крупных частей древесины. После этого нужно обозначить места, в которых будет производиться вытачивание формы, то есть разметка центров вращения.

Технология точения древесины на токарном станке предполагает использование обтачивающих инструментов. Для того, чтобы обработать болванку вам понадобится три стамески:

• желобчатая для того, чтобы снять грубый верхний слой с заготовки
• желобчатая полукруглая вогнутая для того, чтобы подготовить изделие к финишной отделке
• косая стамеска поможет вытачить конус, подрезать торцы и реализовать чистовую обработку.

Перед началом работы необходимо заточить стамески и любой режущий инструмент.

Все станки имеют место для крепления заготовки. Чаще всего это шестигранник с шипами. Чтобы избежать выпадения заготовки из механизма во время работы, рекомендуется сделать в ее торцах углубления в месте прикосновения шипов.

Сам процесс точения начинается с полного запуска вала. Когда будет набрана скорость, можно приступать к отделке древесины.

В начале осуществляется черновая обработка. Для этого скорость вращения должна находиться в пределах 1000-1500 об/мин. Можно использовать полукруглую стамеску. Держать инструмент нужно двумя руками, опираясь на подручник. Однако нельзя давить на заготовку.

После снятия верхнего слоя можно взять желобчатую полукруглую стамеску. С ее помощью создается контур выемок. Заостренный торец приспособления должен быть направлен к детали под углом примерно 45. Таким образом, вы реализуете процесс художественной резьбы по дереву.

Грамотно обработанный предмет не нужно дополнительно шлифовать, его поверхность будет идеально гладкой.
