Как провести коммуникации в частном доме?

Основные коммуникации в частном доме на сайте Недвио

Каждый владелец желает, чтобы в его частном доме имелись все современные удобства. Сложно себе представить жизнь в загородном доме без наличия элементарных удобств в виде: санузла, душа, электричества и других, таких привычных для жителей квартир, составляющих комфорта.

В этой статье мы поговорим об устройстве основных коммуникаций в частных домах, об их особенностях и о том, что можно сделать если в вашем доме их нет.

Создание коммуникаций в загородном доме начинается с проекта

Проектирование коммуникаций следует проводить еще на стадии разработки основного проекта загородного дома. Многие застройщики, в целях экономии, заказывают исключительно архитектурный проект загородного дома, оставляя «на потом» проектирование всех коммуникационных систем.

Не лучшая идея — проектировать коммуникации уже в процессе строительства объекта, тем более — после завершения всех работ. Когда разработка проекта канализации и водоотведения проводится уже на этапе завершенного строительства фундамента и несущих стен — все это является серьезной ошибкой, расходы на исправление которой могут перекрыть все выгоды от первоначальной экономии.

Практика показывает, что правильно и точно спроектировать все коммуникационные системы, их расположение, иногда получается лишь со второго-третьего раза. От этого и получаются нестыковки, ошибки в функционировании оборудования в загородном доме:

  1. в работе канализационной системы, когда вода элементарно не спускается по трубам или идет плохо;
  2. когда отопление, поступающее на источники передачи тепла, распределяется по дому неравномерно, что создает холодные зоны и плохое прогревание помещений в осенне-зимний период;
  3. когда розетки / проводка расположены неудобно или их недостаточное количество;
  4. низкое давление воды в трубах, перебои с подачей воды на разных этажах и др.

Что обязательно должно быть в современном загородном доме?

  1. Горячее и холодное водоснабжение, система очистки воды, фильтров;
  2. Бесперебойное поступление электроэнергии в достаточном количестве для функционирования всех приборов и систем;
  3. Бесперебойная, круглогодичная система отопления, достаточная для прогрева дома в самые большие морозы;
  4. Система канализации, очистки сточных вод;
  5. Телефония и интернет связь.

Общая сумма затрат на обеспечение всех систем и их монтаж в загородном доме может составить до 30% всех расходов на строительство.

Электричество

Освещение в частных домах обеспечивает электроэнергия. К коттеджам электричество подводят по уличным столбам от линий электропередач (ЛЭП). Внутри домов выполняются работы по разводке электрического кабеля. В помещениях монтируются места вывода проводов под розетки, лампы и выключатели.

Тип выполнения разводки зависит от материала стен. В каркасных зданиях разводка выполняется на внешней поверхности стен. В блочных домах электрические провода укладывают в штробы. В кирпичных и бетонных стенах она часто скрывается под слоем штукатурки. Использование кабельных каналов позволяет организовать разводку по внешней поверхности стен.

После монтажа внутренней разводки в помещении выполняют работы по установке осветительных сетей на территории участка. Важно выбрать правильную изоляцию электрических кабелей при разводке снаружи дома для запитывания электричеством уличных придомовых фонарей или других осветительных приборов. Каждая внутренняя и внешняя электрическая сеть в коттеджах должна иметь защиту от токовых и тепловых перегрузок.

Немаловажное значение имеет создание проекта электропроводки. Только благодаря грамотному проектированию можно добиться идеальной работы электросети, без перебоев. Нередко возникают ситуации, когда включая стиральную машинку либо чайник, отключается холодильник и другие мощные приборы в доме, когда помещения буквально напичканы розетками и выключателями, но при этом абсолютно не продумывается монтаж нескольких стационарных счетчиков, обеспечивающих бесперебойное поступление электричества от сети.

Отопление

Системы отопления на сегодняшний день настолько разнообразны, что можно выбрать абсолютно любой вариант в зависимости от бюджета и потребностей. Существует водяное, печное и электрическое отопление. Последнее считается самым дорогостоящим и неудобным из-за большой стоимости электроэнергии и высокой вероятностью ее перебоев в частном секторе.

Некоторые застройщики полностью отказываются от радиаторов отопления, оборудуя в своем доме теплые водяные полы. В регионах где нет суровых зим такой вариант оправдан, так как водяные полы обеспечивают более равномерный прогрев помещений.

Однако для большинства регионов РФ, из-за очень низких температур зимой, теплого пола для прогрева коттеджа недостаточно. Поэтому наиболее распространенным видом коммуникаций является водяное отопление посредством радиаторов, труб и газовых котлов.

Котлы могут не только отапливать частный дом, но и обеспечить жилье горячей водой, что позволит значительно сэкономить затраты на отдельное горячее водоснабжение. Многие хозяева индивидуальных коттеджей выполняют технологическую систему разводки теплопровода в доме, подсоединяя ее к отопительным радиаторам через специальные коллекторы.

Водяное отопление идеально в случае наличия хорошей скважины и насосного оборудования обеспечивающего бесперебойное поступление воды в систему, которая будет быстро нагреваться и распределять тепло по всем помещениям.

Радиаторы отопления следует выбирать с учетом площади помещений: чем больше площадь комнат, тем больше колен должно быть в источнике тепла.

Только так можно говорить о хорошем прогревании каждой комнаты в отопительный период в частных загородных домах. Помимо центрального отопления важно организовать дополнительные источники тепла, с которыми отлично справляются классические печи, работающие на твердом топливе. Камины для обогрева помещений подходят не всегда — это более компактные системы, отдающие тепло исключительно в радиусе 3-4 метров от их размещения.

Если хочется прогревать сразу несколько помещений одновременно, целесообразно оборудовать печь в межкомнатном пространстве, когда задняя часть печи будет обогревать одно помещение, а лицевая ее сторона – другое.

Котельное оборудование

При выборе котельного оборудования, обеспечивающего поступление в загородном дом не только горячего водоснабжения, но и отопления, следует обратить внимание на системы, работающие на комбинированном топливе.

На данный момент оптимальный выбор — это газовые котлы, работающие от природного газа. Но, как показывает статистика, большой популярностью и спросом пользуются комбинированные системы, работающие как на природном газе, так и на твердом топливе, к примеру, на торфобрикетах, биологическом топливе (очень хорошо зарекомендовали себя в плане экологичности и доступной цены биологические отходы животного происхождения).

По мощности котла лучше всего проконсультироваться с консультантом и специализированных магазинах, учитывая следующие факторы:

  1. Площадь загородного дома;
  2. Наличие либо отсутствие теплого пола;
  3. Мощность погружного насоса, который будет качать воду и доставлять ей по системе для последующего нагрева.

Водопровод

Для обеспечения частного коттеджа холодным водоснабжением применяются следующие способы:

  • Бурение скважины;
  • Копание колодца;
  • Использование близлежащей водной системы (реки, родника, озера и т.д.). Вода через специальную систему очистки подается в загородный дом. Можно создать свой искусственный водоем.

Наиболее распространенным способом получения водоснабжения для отдельного дома считается бурение водяной скважины. Такая вода не будет требовать никаких дополнительных очистных систем. Перед бурением скважины следует вызвать специалистов для проведения экспертизы и месторасположения подземных водоносных слоев.

Погружные насосы выбираются исходя из их мощности и производительности по принципу: чем больше в доме будет проживать людей и чем больше он будет по площади, тем более мощным должен быть установленный насос.

Нюансы по установке погружных насосов можно уточнить у консультантов в специализированных магазинах. Очень важно подойти грамотно к их установке и созданию системы разведения, так как при их неправильной организации возникают зачастую перебои с поступлением воды из скважины и недостаточная мощность напора.

Основным преимуществом воды, добываемой из скважины посредством погружного насоса, является экологическая чистота и абсолютная безопасность для здоровья. Такая вода, благодаря добычи из натуральных, природных источников, не требует очистки и подготовки для ее последующего употребления в пищу. Подземные водоносные источники находятся на достаточно большой глубине, поэтому такая вода считается достаточно чистой.

Канализация

Немаловажное значение имеет обустройство канализационной системы в загородном доме. Без нее проживание за городом не будет комфортным. Существуют три основных вида канализации в частном доме:

  • наружная система;
  • внутренняя канализационная система;
  • выгребная яма.

При проведении наружной канализации все ее элементы и трубы расположены снаружи здания. При обустройстве внутренней канализационной системы канализационные трубы располагаются внутри коттеджа.

Большое распространение в индивидуальных домах получила организация выгребной ямы – локальной канализационной системы, которая представляет собой отдельное место сбора канализационных сточных вод и располагается отдельно от здания.

Устройству выгребной яме застройщики чаще отдают предпочтение из-за простоты ее монтажа и возможности обустройства на участке даже в том случае, если дом уже построен, а канализационной системы изначально не было (особенно это актуально на объектах старой частной застройки, когда санузлы были оборудованы вне дома на улице).

Стоит отдельно отметить, что монтаж выгребной ямы следует проводить по всем нормам СаНПиНа и располагать на максимальной удаленности от скважины по добыче природной артезианской воды. Ни в коем случае нельзя размещать ее рядом со скважиной, так как это может спровоцировать поступление каловых масс и сточных вод в питьевой источник, привести к его загрязнению, что чревато серьезными проблемами со здоровьем, интоксикацией, отравлениями, вплоть до летального исхода.

Связь

Ну и, безусловно, современное жилище человека трудно представить без таких коммуникаций как: телевидение, телефония, интернет.

Если рядом с коттеджем проложены оптоволоконные и кабельные сети — подключить их не составит проблем, достаточно вызвать мастера и подписать договор. Сложнее и дороже если их нет. В таком случае, как правило подключение проводится по спутниковым или беспроводным сетям связи.

Заключение

Проектированию и выбору коммуникационных систем в загородном доме необходимо уделить внимания не меньше, чем архитектурному проекту и последующему строительству. Хорошо продуманный проект коммуникаций и его грамотная реализация сделает жизнь в загородном доме более комфортной, а расходы на его содержание — минимальными.

Инженерные коммуникации на даче: как надо и как не надо делать

Тэги: Продажа домов, Коттеджи, Продажа земли, Дачи

Купив участок, большинство будущих дачников начинают строительство дома своей мечты и сталкиваются с такой непростой и весьма затратной задачей, как проведение инженерных коммуникаций. От грамотного проектирования и монтажа таких коммуникаций зависит, насколько комфортной и безопасной будет ваша загородная жизнь.

Тимур Дасаев, генеральный директор строительной компании «Дачный Сезон», считает, что сегодня обеспечить дом хорошей инженерной инфраструктурой возможно даже в автономных условиях. И нынешние дачные дома по своему удобству ничуть не уступают городским квартирам. Мы попросили Тимура рассказать нам, какие коммуникации нужны для дачного дома, какие ошибки следует предупредить при их подключении, и во что в итоге все это «выльется».

К основным видам коммуникационных систем относятся водоснабжение, канализация, отопление и электроснабжение. С чего же начинается прокладка инженерных коммуникаций? Первое — это проект. Опытные лицензированные специалисты из проектного бюро помогут в разработке всех частных коммуникаций.

Вся документация инженерных систем строится на проекте дома.

Поговорив с домовладельцем, узнав про технические характеристики и особенности эксплуатации дома, они разработают четкий и оптимальный эскизный вариант, который ляжет в основу технического задания.

Читать еще:  Как вставить металлическую дверь в деревянном доме?

Эти же специалисты просчитают и предварительную смету. За ней последует этапы технического обоснования использования материалов, разработки схемы сетей и подробных чертежей.

Водоснабжение: на чем экономить нельзя

Водоснабжение загородного дома состоит из двух пунктов: источник воды и внутренняя разводка труб (медных, полимерных или стальных). Благодаря разводке вода своевременно поступает к своему потребителю и сантехническому оборудованию. В зависимости от каждого частного случая загородный дом может быть подключен к центральному водопроводу или автономным системам вроде колодцев или скважин.

Помимо этого, владельцу загородного дома понадобятся насосная станция, гидроаккумулятор для сглаживания гидроударов при пуске и отключении насоса, резервуар для хранения запаса воды, кессон (металлический колодец), а также фильтры грубой и тонкой очистки, которые защитят систему от загрязнений из источника воды и очистят воду до состояния питьевой.

Специалисты не рекомендуют экономить на данном оборудовании, так как здоровье человека напрямую зависит от качества потребляемой воды.

В процессе монтажа разводка труб горячего водоснабжения ведется одновременно с трубами холодного водоснабжения, которые при их параллельной прокладке располагают снизу, чтобы конденсат с верхней горячей трубы попадал на них. Опытные мастера сами знают о существовании этого правила, но чтобы избежать проблем с установкой, владельцу дома лучше заранее обсудить все этапы монтажа с рабочей бригадой.

Типичные ошибки

В установке водопровода есть еще ряд моментов, в которых рабочие допускают ошибки чаще всего. К ним относятся:

  • Установка подающей в дом воду горизонтальной трубы под слишком низким уклоном. Напор воды будет слабым, и нельзя будет одновременно пользоваться несколькими источниками.
  • Подача холодной воды в водонагреватель должна осуществляться только в вертикальном положении. Никакие диагонали в монтаже недопустимы.

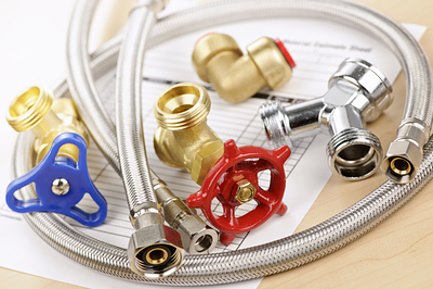

  • При разводке труб водопровода используют много соединителей из разных материалов. Это не только повышает затраты на их установку, но и не самым лучшим образом отражается на прочности конструкции.
  • При подсоединении смесителя к шлангам с горячей и холодной водой путают краны: шланг с синей меткой подсоединяют к крану для горячей воды, и наоборот.

Все это может привести в порче труб.

  • Если соединения находятся внутри стены, то будет невозможно стразу заметить нарушение герметичности контура. А это может повлечь очень неблагоприятные последствия.

Канализация: не забудьте изоляцию

Для установки канализации потребуется локальное очистное сооружение с системой глубокой биологической очистки. Это система не нанесет вреда окружающей среде, но и оградит домовладельца от дополнительных хлопот.

При выборе оборудования для канализационных сетей необходимо рассчитать их нагрузку, глубину прокладывания труб и высоту грунтовых вод.

Также нужно определиться с местом расположения котлована под резервуар: он должен располагаться минимум в 4−6 метрах от сооружения.

Для внутренней канализации рекомендуют использовать трубы из ПВХ. Как показывает практика, они как нельзя лучше для этого подходят.

Типичные ошибки

Типичными ошибками при монтаже канализации можно считать:

  • Нарушение проектного уклона. Для труб диаметром 50−80 мм он составляет 2 см на метр, при диаметре 80−100 мм — 3 см на метр. Уменьшение мешает самоочистке труб от отходов, а увеличение будет причиной шума при спуске воды.
  • Пренебрежение изоляционным покровом на трубопроводах сети (в особенности на тех, что предназначены для сбора и утилизации конденсата).

Более того, это скажется и на шумовых характеристиках системы.

  • Если в погоне за красотой вы соедините канализационные трубы под полом, будьте готовы к тому, что в случае их поломки или протечки придется его поднять.
  • Из-за экономии на вентиляции над канализационным стояком (а она не допустит разрежения в канализации), в доме возникнет неприятный резкий запах.

Отопление: организуйте правильную вентиляцию

Разветвленная система труб и батарей, газовый котел или теплообменник создадут в загородном доме круглодичный уют и комфорт. Эта система представляет собой замкнутый круг, в центре которого находится циркуляционный насос, который обеспечивает бесперебойное движение горячей воды.

Качественный и надежный насос важен, но помимо него нужно будет установить расширительный бак, автоматические воздухоотводчики и подпитывающий трубопровод, сбросные и предохранительные клапаны.

Питанием для автономной системы отопления служат газ, электричество, твердое, жидкое и даже комбинированное топливо.

Домовладелец подбирает вид топлива исходя из экономии и своих финансовых возможностей.

Нередко для систем отопления и горячего водоснабжения в загородном доме выделяют отдельное помещение — котельную.

Типичные ошибки

Наиболее частые жалобы на работу отопительной системы связаны с работой газового котла: домовладельцы замечают, что спустя время их газовый котел перестает работать на полную мощь и часто затухает. Причина этому не всегда кроется в самом газе.

  • Виной тому может быть плохая вентиляция помещения (горелка берет воздух из самого помещения).

Избавиться от проблемы поможет организация дополнительного вентилирования, например, через стену или дверь в котельную.

  • Низкое расположение дымохода также может стать причиной затухания котла. Он должен размещаться на высоте 4- 5 метров от пола.
  • Нарушение режима эксплуатации котла также может доставить неудобств. Например, если вместо дежурного режима датчики настроены на интенсивный, температура сгорания опускается ниже точки росы, образуется конденсат, из-за которого котел портится изнутри и выходит из строя.

Электроснабжение: оградите себя от пожара и молний

Электрические сети частного дома проектируются с учетом всех норм и требований пожаробезопасности. По статистике, самой основной причиной бытовых пожаров считается неисправность электропроводки. Ошибки в расчетах нагрузки, проектировании и монтаже электросетей являются причинами более 30% всех возгораний.

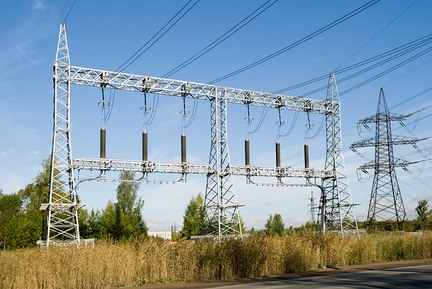

Электроснабжение дачного дома ведется с трансформаторной подстанции, из которой напряжение идет по воздушным сетям (в пределах 380В с допуском ± 10%).

На данном этапе проведения коммуникаций не обойтись без точного расчета энергопотребления.

Эти данные помогут определиться с выбором проводов и защитных устройств («рукавов» и автоматов), обеспечат жилой постройке наивысший уровень безопасности.

Чтобы приступить к началу монтажных работ, необходимо заключить договор на электроснабжение дома, а затем установить счетчик и открыть счет для оплаты электроэнергии.

Типичные ошибки

Но и здесь вас подкарауливают типичные ошибки:

  • Неправильная установка распределительного щита может привести к возгоранию или пожару. Не экономьте и пригласите профессионала для монтажа щита.
  • Использование алюминиевых проводов внутри здания.

Запомните, что алюминий — это не самый подходящий материал для подобных коммуникаций!

  • Отсутствие у дома молниезащиты. Если молния заденет линию электропередачи, то вся электрика в доме выйдет из строя.

Что почем?

Стоимость проектирования и прокладки инженерных сетей зависит от целого ряда факторов: объема работы, уровня профессионализма специалистов, технических характеристик применяемых материалов и сезонности (в зависимости от времени года цена может меняться).

Приблизительная стоимость всей «инженерки» (внутренней и внешней сети) для типового загородного дома площадью 200 кв. м составляет 450 000 рублей:

канализация и водоснабжение – 175 000рублей; отопление – 105 000 рублей; электроснабжение – 170 000 рублей.

На инженерных коммуникациях не стоит экономить. Исправление их неисправностей доставит массу хлопот домовладельцу и может влететь в копеечку. Лучше привлечь профессионалов и для проектирования, и для монтажа, и для контроля работ.

Проектирование коммуникаций в частном доме

Комфортность проживания в частном доме напрямую зависит от того, как работают все инженерные системы и коммуникации — электро- и водоснабжение, система отопления и канализация. Причём, эффективность работы, долговечность и безаварийная эксплуатация «инженерки» напрямую зависит от её грамотного проектирования и качественного монтажа.

В рамках данной статьи мы ответим на следующие вопросы:

  • Инженерия в частном доме: с чего начинается планирование.
  • На какие нюансы ввода канализации, водопровода и электрики нужно обратить внимание в первую очередь.
  • Как конструктив дома влияет на особенности прокладки инженерии.

Планирование инженерных коммуникаций

Строительная практика показывает, что инженерные системы — это один из самых дорогостоящих компонентов в загородном доме. В зависимости от стоимости выбранного оборудования, способа его монтажа, а также вариантов прокладки коммуникаций, цена «инженерки» может составлять 25-40% от общей сметы на строительство дома. Поэтому любая ошибка, допущенная ещё на стадии выбора или прокладки инженерных систем, приведёт в будущем к необходимости переделок и дорогостоящему ремонту, выполнному опытными специалистами.

Соблюдение данного принципа позволит избежать ошибок. Если в качестве фундамента выбрана монолитная плита, или в дальнейшем на базе ленточного фундамента планируется сделать полы по грунту, то место ввода коммуникаций в дом (вода, канализация) обязательно проектируется заранее. Иначе, после возведения коробки дома придётся ломать голову, где и как ввести инженерные сети, вплоть до переделки/сверления фундамента или выдалбливания технических отверстий в стяжке перфоратором.

В случае отсутствия достаточных денежных средств, можно смонтировать инженерные системы постепенно, растянув этот процесс на длительное время. Но закладные под водопроводные и канализационные трубы, электрику (если планируется подземный ввод) каналы, отверстия в фундаменте, перекрытиях и стенах предусматриваются заранее. Это позволит избежать значительных финансовых и трудовых затрат при дальнейшей работе по монтажу «инженерки».

Мы определились, что наш проектный документ — это база строительства инженерных коммуникаций. Теперь давайте разберем, как правильно всё распланировать. Для этого следует разбить свои действия на ряд последовательных шагов, двигаясь от общего к частному. Чтобы ничего не забыть, берём лист бумаги и записываем, что нам потребуется сделать, а именно:

  • Определить, где на участке будет строиться дом, располагаться хозяйственные постройки, гараж, а также колодец/скважина и септик, чтобы определить длину подводящих магистралей относительно существующих или планируемой инженерии в здании;
  • Промерить расстояние от столба, от которого подводится электричество к коттеджу. Если расстояние превышает 25 м, то потребуется установка еще одного промежуточного столба, или, как вариант, можно осуществить подземный ввод электрокабеля в дом;

  • В зависимости от площади дома, тепловых потерь, способа отопления, точек водоразбора, количества жильцов и их предпочтений, прикидываем объём водо- и энергопотребления;
  • Рассчитываем предполагаемую нагрузку от всех электропотребителей, т.к. от этих данных зависит выбор электропроводов и защитных устройств.
  • Определяемся с местом в доме, где должен осуществиться монтаж оборудования;
  • Рассчитываем, как прокладывать магистрали (открытым или закрытым способом в штробах), как они будут заводиться в помещения. Как осуществить проходку сквозь стены и перекрытия;
  • В случае, если монтаж производится своими силами, выбираем материалы и оборудование для монтажа инженерных систем. Или, определившись со своими предпочтениями, заказываем проект в специализированной организации.

Это лишь общие, базовые данные, на основании которых можно сделать предпроектный эскиз инженерных сетей. Любая мелочь имеет значение. Если что-то упустить из вида, то впоследствии, задумав строиться дальше, сделать ландшафтный дизайн или возвести хозяйственную постройку, выяснится, что в этом месте зарыт электрический кабель, водопровод или установлен септик с полем фильтрации.

Читать еще:  Как установить телескопическую коробку межкомнатной двери?

Нужен комплексный подход. Т.е. проектирование дома, включая его архитектурную и конструктивную составляющую, должно быть неразрывно связано с инженерными сетями. Не хотелось бы, чтобы спроектированная ландшафтным дизайнером красивая подпорная стенка, была «испорчена» трубами теплотрассы или подземным кабелем электроснабжения бани.

Исходя из этого, приступая к планированию и дальнейшему проектированию инженерных сетей, сразу думаем, что и где планируется сделать. Т.е. «инженерка» — это компромисс между функциональностью, надёжностью работы, эстетичностью проложенных коммуникаций и разумной достаточностью без чрезмерного усложнения системы.

Нюансы проведения инженерных коммуникаций

Отправная точка проектирования инженерных сетей — расстановка приоритетов. Только разобравшись с одной задачей, переходим к следующей, не пытаясь охватить всё и сразу.

Первое, на чём базируется нормальное функционирование загородного дома, это — электричество и вода. Т.е. необходим надёжный источник водо- и электроснабжения, а для их ввода и разведения по потребителям – инженерные коммуникации. Причём электричество и вода потребуются ещё на стадии возведения коттеджа.

Хотя построить загородный дом можно, используя бензогенератор и привозную воду, но это значительно усложняет все строительные работы.

В этой статье подробно рассказывается, как подключить электричество к дому.

Воду можно добыть из колодца или из скважины. Причём скважина, в зависимости от глубины залегания водоносных слоёв и структуры почвы, может буриться «на песок», либо обустраивается полноценная, но и самая дорогая артезианская, или забивается прямо в доме/коробке неглубокая бюджетная «абиссинка».

Поэтому сразу, на первоначальном, планировочном этапе стройки, прикидываем, откуда брать воду, как она будет заводиться в дом, где будет размещаться насосное оборудование. Внутри дома, в техническом помещении или котельной. Или прямо над скважиной устраивается кессон с водоприёмным оборудованием, и уже от него водопровод заводится в дом.

Отталкиваясь от этой информации, а также определив, где на участке расположить дом, мы можем рассчитать расстояние трассы от точки водозабора до точки ввода в дом трубопровода. В зависимости от региона проживания и глубины промерзания грунта (в Москве и области примерно 1.5 м), прикидываем, на какой глубине монтировать трубу так, чтобы зимой она не замёрзла.

Важно определить точку ввода заранее. Если трубопровод пройдёт под плитным фундаментом и выйдет сквозь его горизонтальную плоскость, нужно предусмотреть (ещё на этапе проектирования фундамента) закладную трубу. Аналогично действуем с подвальным помещением или заглубленным ленточным фундаментом, с той лишь разницей, что трубопровод проходит горизонтально через стену фундамента.

На этапе строительства фундамента закладываются все базовые коммуникации. Помним про закладные, которые могут нам потребоваться в будущем при строительстве других построек.

Водопровод лучше проложить ниже глубины промерзания, на 1.7 м. Угол наклона трубы неважен, т.к. воду будет качать насос.

Традиционно узким местом ввода домашнего водопровода является проходка сквозь фундамент. Это место необходимо герметизировать, причем сделать это так, чтобы трубопровод не раздавило при возможной подвижке/осадке фундамента.

В качестве проходной гильзы может использоваться металлическая труба, внутренний диаметр которой в 2 раза больше внешнего диаметра водопроводной или канализационной трубы. Гильза с установленной трубой с двух сторон заделывается влагоустойчивым, не подверженным гниению материалом, компенсирующим возможную подвижку строения. Каболкой — смоляным канатом из льна, джута или пеньки.

Узел такой проходки наглядно демонстрирует следующий рисунок.

При закладке канализационной трубы учитывается несколько факторов. Это – глубина промерзания грунта, вид септика или локальной очистной станции, величина уклона на участке, расстояние от септика до дома.

Интересно следующее мнение о промерзании канализационной трубы:

Если в водопроводной трубе есть всегда вода, которая может замёрзнуть, то в канализационной, вода присутствует только при смыве, и она не замёрзнет, т.к. уходит в септик, в котором идет процесс переработки стоков с выделением тепла.

Пользователи нашего портала не советуют объединять ввод электрокабеля в дом (если электричество планируется ввести подземным способом) с водопроводными и канализационными трубами. Для ввода электрокабеля монтируем отдельную закладную трубу, которая выходит в помещение, где монтируется электрощит.

При проектировании электрокоммуникаций можно воспользоваться алгоритмом от участника портала с ником IvanVA. Берём план помещений и отмечаем на нём, где и сколько предполагается розеток, выключателей, светильников и т.д. Отмечаем точки с виртуальной расстановкой мебели. Иначе впоследствии может оказаться, что смонтированную розетку закроет диван или шкаф.

Также подсчитываем количество остальных электропотребителей. Это — бойлеры, насосы, уличное освещение бани или сауны, все лампочки и т.д. После этого рисуем структурную схему электрики и рассчитываем общую потребляемую мощность всего оборудования. На основании этого расчёта можно будет подобрать типы и сечения кабелей и рассчитать комплектацию электрощитков. После этого выбираем места для размещения электрощитков, распаечных коробок и кабельных трасс. Отмечаем их на плане. Далее выбираем оборудование и рассчитываем длину кабелей. После чего приобретаем всё необходимое и занимаемся монтажом.

Из этой статьи можно узнать, как правильно ввести электричество в дом и рассчитать необходимое сечение вводного кабеля.

Подведение итогов

В идеале, проектируя инженерные системы, нужно суметь взглянуть на них как глазами проектировщика, так и глазами монтажника, с учётом материала, из которого возводится дом — дерево, газобетон, кирпич, каркасная постройка и т.д. Поскольку свойства материала и конструктив дома напрямую влияют на способы и трудоёмкость прокладки инженерных коммуникаций.

Газобетон легко штробится простым ручным инструментом, а для прокладки трассы трубопровода или электросети в кирпиче или теплой керамике придётся воспользоваться электроинструментом.

Своими руками

Коммуникации в доме своими руками

Вступление

Для того, чтобы сделать туалет в частном доме своими руками, необходимо соорудить систему, состоящую из трех компонентов:

  1. Выгребная яма — самый простой способ отвода нечистот, реализация которого доступна любому хозяину вне зависимости от материального благосостояния и строительных навыков;
  2. Канализационная система;
  3. Устройство внутренней системы отвода.

Обеспечив взаимосвязанную работу этих компонентов можно самостоятельно обеспечить необходимые для комфортной жизни очистительные коммуникации в доме. Строительство всей системы должно осуществляться в порядке, рассмотренном ниже.

Строительство выгребной ямы — резервуара для отходов

Для начала необходимо определиться с местом, где будет находиться выгребная яма. Возможно три варианта:

  1. На улице;
  2. В отдельно стоящем помещении;
  3. Непосредственно под самим домом, но этот вариант выбирают только в исключительных случаях, как правило, из-за особенностей грунта.

Выбор места локализации выгребной ямы осуществляется с учетом нескольких факторов:

  1. Расстояние между выгребной ямой и источником питьевой и технической воды. Для того, чтобы не было неприятного запаха, необходимо располагать выгребную яму не менее, чем в 20 метров от скважины или колодца.
  2. Обратите внимание на то, что стоки должны быть оборудованы таким образом, чтобы они не загрязняли землю на участке;
  3. Постройте розу ветров и посмотрите, как лучше расположить строения, дабы зловонный запах даже при сильном ветре не распространялся в направлении жилых помещений;

Монтаж выгребной ямы

В том случае, если строятся очистительные коммуникации для частного дома, предусматривающего проживание круглый год, необходимо создавать полноценный санузел, оборудованный качественной и надежной выгребной ямой. Лучший вариант ее обустройства — монтаж с использованием больших колец из железобетона, так как они не пропустят в грунт сточные воды.

В том случае, если же вы не располагаете материальной возможностью приобрести эти достаточно дорогостоящие материалы, то можете оборудовать яму для санузла и несколько по -другому. Это выполняется следующим образом:

  1. Определившись с локализацией будущей выгребной ямы на своем земельном участке, делаете яму глубиной в 1,5-3 метра. Обязательно надо предусмотреть наличие уклона на дне — это позволит обеспечить скопление там тяжелых частичек мусора.
  2. Следующий этап — создание качественной гидроизоляции всей поверхности. Необходимо обложить дно и стены ямы кирпичом, шлакоблоками или же залить бетоном. Поверхность, контактирующую с внешней средой, следует тщательно
    обработайте грунтовкой, это позволит существенно снизить гигроскопичность (вбирание в себя влаги, которое неизменно приведет к порче материала).
  3. После грунтовки следует поштукатурить стены и пол ямы водостойким материалом.
  4. Заключительный этап обустройства — создание двойной крышки. Внутренняя часть делается деревянной, а наружная – из оцинкованного металлического листа (нержавеющего). Пространство между этими двумя крышками заполняется утеплителем (можно для этой цели использовать минеральную или стекловату, кроме того — подойдет торфом или опилки). Канализационную трубу располагают под таким уклоном, дабы можно было обеспечить беспрепятственное попадание стоков в яму.

После того, как будет сооружена выгребная яма, можно будет приступать к монтажу системы для транспортировки отходов.

Вывод нечистот из дома в выгребную яму — что надо учесть?

Предусмотрено два варианта обустройства системы транспортировки отходов санузла в выгребную – самотечную и принудительную. Отличие между ними заключается в том, что в первом случае слив нечистот осуществляется благодаря действию гравитации (достаточно будет монтировать трубу под необходимым наклоном, и все, система заработает). А вот для создания напорной системы необходим специальный фекальный насос, обеспечивающий движение сточных вод.

В принципе, для самостоятельного создания санузла в частном доме (даже деревянном) применимы оба способа — выбирать придется уже по ситуации.

В каких ситуациях возможно строительство самотечной канализации?

Одно-единственное требование, которое обязательно для нормального функционирования самотечной канализации – точное соблюдение уклона трубы. Необходимо будет вкопать трубу таким образом, чтобы был обеспечен на всем протяжении плавный и равномерный уклон. В принципе, ради обеспечения работы самотечной канализации допускается очень длинная горизонтальная часть трубы. Кроме того, следует обратить внимание на то, что максимально крутой уклон не дает гарантию лучшего слива отходов. На самом деле, при слишком крутом наклоне труба элементарно не успевает заполниться водой, по причине чего ее стенки плохо омываются. Наоборот, при недостаточном угле наклона, скорость движения воды внутри трубы очень маленькая, что также может привести к возникновению засоров. То есть, очень важно правильно соизмерять баланс скорости движения жидкости и заполнения трубы, дабы возможно было самоочищение канализации.
Относительно определения этой величины — в нем нет ничего сложного, на самом деле.
Для трубы сечением 40-50 мм необходим уклон порядка 3%.
В том случае, если диаметр канализационных труб составляет порядка 80-110 мм, то необходим показатель уклона, равняющийся 2%.

Обустройство напорной канализации

В некоторых случаях монтировать самотечную канализацию весьма проблематично. Как правило, это связано с тем, что не представляется возможности положить трубу под нужным углом, так как ради этого пришлось бы разбирать пол или поднимать унитаз на постамент. Кроме того, для обустройства самотечной канализации трубы имеют намного больший диаметр, чем для напорной, соответственно придется сверлить большие отверстия в стенах и перегородках.

Читать еще:  Как выровнять старые деревянные полы под ламинат?

Избежать всех этих сложностей можно путем сооружения более дорогостоящей напорной канализации, которая предполагает движение стоков посредством фекального насоса, который создает необходимое для движения сточных вод вниз-вверх давление. Кроме того, используются трубы намного меньшего диаметра. Немаловажен также и тот факт, что фекальные насосы для использования в санузле имеют сравнительно небольшие размеры, эстетичный вид и мощность, позволяющую осуществлять перекачку жидкости на несколько метров вертикально и на десятки метров горизонтально.

Монтаж внутренней системы отвода

Лучший материал создания системы канализации для санузла в частном доме – это полипропиленовые трубы. Они обладают высокой прочностью, небольшим весом и не деформируются даже при значительном перепаде температур. Кстати сказать, последняя характеристика очень важна в том случае, если в канализацию будет сбрасываться вода со стиральной машины. Другим, немаловажным преимуществом металлопластиковых труб является еще и то, что они легко режутся ножовкой по металлу на необходимую длину. Кроме того, такую конструкцию очень просто собирать. Это делается следующим образом:

  1. Собирается нижний уровень, детали вставляются одна в другую по порядку. Для обеспечения влагонепроницаемости рекомендуется наносить на места соприкосновения влагостойкий герметик, несмотря на то, что на трубах и фитингах находятся резиновые уплотнители. Кроме того, обработанные герметиком детали легче соединять между собой.
  2. При монтаже внутренней канализации не следует использовать фитинги с прямыми углами, так как лучше будет завернуть трубу плавно двумя фитингами по 45⁰, чем одним по 90⁰. Это позволит сделать так, что стоковые воды из санузла не будут задерживаться и вероятность возникновения засорения будет намного меньше.
  3. Для закрепления конструкции применимы хомуты или клипсы.
  4. Нижняя часть стояка и места перед поворотами следует оснастить ревизиями.

Обратите внимание!

В том случае, если в проекте дома предусмотрено пустое помещение (чаще всего, это подвал), то лучше всего выбрать место для санузла именно над ним, ради того, чтобы провести горизонтальную часть канализационной трубы над потолком подвала, а не в полу. Соединение части труб и уголков напорного варианта канализации осуществляется при помощи сварки или фланцев. Использовать трубы следует диаметром в 20-40 мм, в зависимости от характеристик насоса. Прокладывать канализацию к частному дому можно снаружи, под полом, в пустотах стен и перегородок.

Работы по созданию наружной канализации

Ту часть канализации, которая будет проходить снаружи частного дома, необходимо уложить в предварительно вырытую траншею. Глубина ее пролегания определяется географическим регионом проведения строительных работ и климатическими условиями. В том случае, если будет обеспечена хорошая теплоизоляция, то не потребуется слишком глубоко зарывать трубу. Для создания наружных канализационных труб применимо множество самых разных материалов – пластик, асбест, цемент, керамика и чугун.

Обратите внимание!

В том случае, если вы решитесь монтировать наружную канализацию санузла из пластиковой трубы, то для этих целей можно использовать только лишь специальные трубы, которые производители обычно окрашивают в оранжевый цвет. При необходимости закапывать трубу на значительную глубину, есть смысл использовать более прочный материал, чем пластик. Обратите внимание еще раз – канализационная труба должна быть расположена под уклоном не менее 2%. В принципе, этого несложно будет добиться путем уложения грунта определенным образом снаружи. Самый простой вариант – соорудить уклон из песка, помещенного на дно траншеи.

Заключение

Итак, можно считать, что монтаж канализации в частном доме своими руками благополучно завершен. Согласитесь – в принципе, это не так уж и сложно, ведь вся остальная работа связаны только с декоративным оформлением туалета и ванной комнаты. Согласитесь, хороший санузел отличается не только своим надежным функционированием, но также и тем, что в нем приятно находится.

Как провести коммуникации в доме своими руками

Проектируя кирпичный дом для постоянного проживания, очень важно грамотно и разумно подойти к вопросу оснащения его инженерными системами, поскольку даже самый лучший дом непригоден для жилья без электричества, водоснабжения и канализации.

Система энергоснабжения дома – это, без преувеличения, самая главная инженерная система дома. Водопровод и канализацию можно в худшем случае заменить колодцем и характерным дощатым строением во дворе, а вот без электричества жить в доме совсем невозможно. Следует сразу сказать, что лучше всего поручить выполнение электротехнических работ специализированной организации, имеющей допуск и лицензию на данные виды деятельности, поскольку только в этом случае гарантированно не возникнет проблем с приемкой системы электроснабжения дома в эксплуатацию контролирующими органами. Следует обязательно учесть, что результаты работ по электромонтажу тщательно контролируются уполномоченными структурами.

Но если желание самостоятельно освоить непростую науку электромонтажа не пропало, тогда начать следует с изучения ПУЭ (Правил устройства электроустановок). Это довольно обширный свод документов, где подробно расписаны все этапы и особенности производства электротехнических работ. Далее надлежит обратиться в местные органы энергоснабжения и получить технические условия (ТУ) для подключения нового дома к энергосистеме района. Именно от содержания этого документа зависят все дальнейшие действия. Безусловно, каждый конкретный случай имеет свои особенности, но чаще всего электротехнические работы включают несколько обязательных составляющих.

Во-первых, осуществляется подводка электричества от линии электропередач до дома. Для этого разрешено использовать только самонесущий изолированный провод (СИП). Подводка осуществляется воздушной линией. Для подводки кабельной линией (т.е. подземной) требуется разрешение местной администрации на производство земляных работ и справка об отсутствии на территории пролегания кабеля других коммуникаций. Если эти документы имеются, то откапывается траншея глубиной 70 см, в нее засыпается песчаная подушка, на которую укладывается кабель. Сверху он закрывается слоем кирпича, плоского шифера или специально обработанных досок. Затем укладывается сигнальная лента «Осторожно, кабель!» и насыпается еще один слой песка. И только после этого кабельная линия засыпается слоем грунта.

Второй блок электромонтажных работ – установка на вводе в дом вводного автомата и счетчика электроэнергии, которые впоследствии опечатываются местными органами по надзору за энергопотреблением.

Третий блок – монтаж автоматов защиты. При установке автоматов защиты следует максимально разделить потребителей, то есть установить несколько автоматов для разных групп электроприборов (например, один автомат на розетки, один – на освещение и т.п.). Все помещения с повышенной опасностью поражения током следует оснастить устройствами защитного отключения (УЗО). Для ванной комнаты необходимо УЗО с током утечки 10 мА, для кухни, котельной и т.д. – 30 мА.

Четвертый блок работ включает монтаж электропроводки, выключателей, розеток и светильников. Электропроводку в кирпичном доме допускается делать и открытую (в коробах), и скрытую. Открытая проводка проще в монтаже, к ней легко добавить новые линии, например, при увеличении числа электроприборов в каком-то помещении, но с эстетической точки зрения она несколько проигрывает. Скрытая проводка кладется в штробах стен и закрывается слоем штукатурки. На поверхности стены, таким образом, остаются только выключатели и розетки. Линии проводки прокладываются медным кабелем с двойной изоляцией, для розеточных линий – сечением 2,5 кв. мм, для осветительных – 1,5 кв.мм (например, ВВГнг 3Х2,5 кв.мм или NYM 2,5 кв.мм). Розетки устанавливаются с заземляющим контактом. В помещениях с повышенной влажностью устанавливаются светильники со степенью влагозащиты не ниже IP54.

В завершение темы электротехнических работ стоит сказать, что все вышесказанное – это не последовательность работ по монтажу, а просто их перечень. Последовательность может меняться в зависимости от ситуации.

Электрика – это не единственное, что нужно освоить при разработке и монтаже инженерных систем частного дома своими руками. Сделать дом действительно комфортным и удобным для круглогодичного проживания можно, только оснастив его системами канализации и водоснабжения. Монтаж наружных сетей – это отдельная обширная тема, поэтому остановимся только на внутренней разводке канализационных и водопроводных труб. Нормативный документ, с которым стоит внимательно ознакомится перед началом работ, это СНиП 2.04.01-85.

Внутренняя разводка канализационных труб не зависит от того, планируете ли вы использовать централизованную или автономную систему канализации. Ее монтаж должен вестись в соответствии с проектом, который лучше заказать у специалиста или хотя бы показать профессиональному сантехнику перед началом работ. Трубы для канализации в последнее время используют полипропиленовые. Они очень легко монтируются, прочны и долговечны. Они соединяются между собой при помощи штатных уплотнителей. Для отвода бытовых стоков используются трубы диаметром 50 мм с минимальным уклоном 0,025 (нормальный уклон 0,035), для отвода фекальных стоков – диаметром 110 мм с минимальным уклоном 0,012 (нормальный уклон 0,02).

Отводы от сантехнических приборов прокладывают над полом, в полу или по стене в нижней ее части в зависимости от типа сантехнического прибора. Повороты отводных линий должны выполняться плавными – под углом более 90 градусов. Раструбы труб направляются против течения.

Для стояков используются трубы наибольшего диаметра, то есть минимальным диаметром 110 мм. Отводные трубы присоединяются к стояку с помощью тройников или крестовин под углами 45, 60 и 90 градусов. На стояках и отдельных участках отводных трубопроводов устраиваются технологические люки (т.н. «ревизии») для прочистки.

Для прокладки внутренних трубопроводов водоснабжения используются в основном трубы из металлопластика, ПВХ, шитого полиэтилена или полипропилена. Соединяются трубы соответственно при помощи фасонных изделий, специальной сварки или надвижных гильз. Следует учесть, что пластиковые трубы должны прокладываться скрыто, чтобы минимизировать возможность их механического повреждения.

Сама водопроводная система здания состоит из ввода и трубопроводов. В зависимости от источника подачи воды либо применяют повышающие давление установки (в случае автономного водоснабжения), либо обходятся без них (при централизованной подаче воды). Существует две схемы присоединения сантехнического оборудования к водопроводной разводке: более традиционная тройниковая или коллекторная. При тройниковой системе, как можно догадаться по названию, водопроводная сеть постепенно разветвляется, таким образом, чем большее количество кранов будет открыто, тем меньший напор воды в них будет. Правда, при нормальном рабочем давлении в системе этот недостаток почти незаметен. При коллекторной системе потребители присоединяются параллельно и падение напора не происходит. К тому же при скрытой прокладке труб обслуживать коллекторную систему удобнее, поскольку все краны находятся в одном месте. В загородных домах очень часто применяется смешанная схема, которая сочетает тройники и коллекторы. Разводка воды по этажам ведется по тройниковой схеме, а по потребителям на этажах – по коллекторной.

В заключение стоит сказать, что все вышеуказанные работы при самостоятельном их осуществлении необходимо хотя бы обсуждать со специалистами, а еще лучше – вести под их контролем. Лучше вовремя посоветоваться и не допустить ошибок, чем потом исправлять их, тратя огромное количество времени и средств.

Ссылка на основную публикацию
Adblock
detector
