Как сварить котел в печку

Сооружение теплообменника для печного отопления

Для автономной теплотрассы частного дома или бани применяется стационарная печка. За счет высокой теплоотдачи и КПД быстро нагнетается комфортная температура. Чтобы сократить затраты на обустройство системы, котел в печь отопления можно изготовить самостоятельно.

Необходимость котельного оборудования в отопительной печи

При сгорании топлива в печи полезное тепло направляется в воздух или утекает через дымоход. Маломощного отопительного агрегата в ряде случаев не хватает для эффективного прогревания теплоносителя. Печные котлы оправданы по нескольким причинам:

  • полноценный прогрев дальних помещений – не нужно подключать дополнительные электрические приборы;
  • создание тепловой завесы – окна не потеют, дом не подвергается процессам гниения;
  • улучшение циркуляции внутри системы отопления – сохраняется разность температур на различных участках теплоносителя;
  • устранение коррозии на металлических частях печи.

Совместить печной обогрев с радиаторной разводкой в доме можно при помощи встроенного в отопительную или варочную поверхность котла.

Изготовление теплообменника своими руками

Собственноручно допускается встраивать плоские, воздушные и трубчатые теплообменники. При сооружении устройства необходимо принимать во внимание трудозатраты и себестоимость проекта.

Простое приспособление

Плоский теплообменник повышает КПД печки, устанавливается в котел вертикально или горизонтально. С элемента легко снимать сажу и копоть, а за счет большого объема его можно адаптировать под нужды ГВС.

Пластинчатый рекуператор выглядит как труба большого диаметра, внутри которой находится меньшая. По ней двигается вода в нагретом состоянии, процесс охлаждения происходит в большом патрубке.

Своими руками конструкция изготавливается из медных трубок. Одна должна быть больше другой на 4 мм в диаметре. Работы выполняются так:

  1. Крепление сваркой бокового тройника на две стороны трубки снаружи.
  2. Установка меньшего по диаметру патрубка.
  3. Приваривание элемента к торцам большой трубки в предварительно зафиксированном положении.
  4. Монтаж коротких трубок на выходе к тройникам. Они нужны для движения теплоносителя.
  5. Соединение деталей отрезками с поочередным привариванием тройников на боковые части в виде змейки.

Стальные трубки должны быть больше медных, сборка осуществляется поблоково.

Сложный рекуператор

Котел теплообменного типа для печного отопления выглядит как емкость с патрубками и нагревателем. Он состоит из двух секторов с взаимным нагревом. Теплоноситель циркулирует, попадая в замкнутый контур бака, греется до 180 градусов. Вода направляется в основную магистраль после прохождения по маленьким трубкам.

Чтобы сварить теплообменник самостоятельно, потребуются такие материалы:

  • готовый резервуар вместимостью от 90 до 110 л;
  • листовая сталь толщиной 2,5-3 мм, если бак делается своими руками;
  • анод;
  • 2 трубы из меди длиной до 4 м для ТЭНа;
  • устройство, регулирующее мощность нагрева.

Перед началом работ необходимо сделать чертеж готового изделия, а затем приступать к сборке:

  1. Установить резервуар на высоте 1 м от пола и на 3 м от печи.
  2. Сделать два отверстия справа со стороны печки и наверху слева.
  3. Подвести отвод для водогрейных приборов снизу, наклонив его на 2-3 градуса.
  4. Подключить верхний отвод в обратном направлении с наклоном в 20 градусов.
  5. Врезать в нижний отвод выходной 2 сливных крана – для емкости и для системы.
  6. Герметично запаять отверстия для равномерного прогрева комнат.
  7. Выгнуть медную трубку в виде спирали.

Готовый теплообменник наполняется водой и проверяется на предмет протечек. Если все в порядке, котел для печки можно вводить в эксплуатацию.

Создание схемы разводки отопления

Совмещать печь с водонагревательным котлом и подключать контур к отопительной системе можно по двум схемам.

Открытая система

Теплоноситель движется гравитационным способом, поэтому требуется установка циркуляционного насоса. Он ставится на байпас, снижает температурную разницу обратки и подачи, увеличивает скорость движения воды и качество теплоотдачи. Без электричества линия будет работать по принципу самотека.

Для его организации понадобится увеличить линию и горизонтальные наклонные в диаметре. Открытую систему оснащают разводящим коллектором на 32 мм с наклоном от 3до 5 мм на каждый погонный метр. Расширительная емкость находится вверху, в нее поступает воздух из коммуникаций.

Закрытая система

Радиаторная сеть предусматривает принудительное движение воды. Тягу в данном случае создает насос. Он же нагнетает давление от 1 Бар для холодного теплоносителя. Резервуар мембранного типа, находится снизу. Для его соединения с магистралью применяется отсекающий кран. Устройства безопасности (воздухоотводчик, манометр, спускной клапан) ставятся обязательно.

Автономный котел в кирпичную печь лучше подключать по самотечному способу.

Мнение экспертов о самодельном теплообменнике в печь отопления

Профессионалы делают несколько замечаний по поводу монтажа котла в отопительную установку:

  • Эффективность результата комбинированной системы без переплат.
  • Возможность использования любого вида топлива. Подойдут опилки, уголь, паллеты и дрова, хранящиеся в сухом месте.
  • Печной агрегат, у которого есть водный котел, не нужно топить постоянно. Топливо закладывается 1 раз в 12-24 часа.
  • Система, где реализован длительный тип сгорания, позволяет качественно прогреть постройку и обеспечить ГВС.
  • При отсутствии навыков сварки и понимания процесса изготовления стоит избегать самодельных отопительных приборов. В порядке исключения рассматривается монтаж на даче или в населенных пунктах с перебоями электричества.
  • Оптимальный тип дымохода для печки с котельным резервуаром – колпаковый. Теплообменник в виде регистра из труб с большим сечением ставится внутрь.
  • Чтобы не тратиться на медную арматуру, можно работать с бесшовными трубами. Они не растрескиваются при нагревании.

Самодельный твердотопливный агрегат с контуром водяного типа допускается применять в зимнее время. Он быстро и качественно обогреет большое жилье, обеспечит бесперебойность подачи горячей воды. Перед началом работ нужно выбрать качественный материал для теплообменника, который не будет греться от поверхности печного сооружения.

Печь с котлом водяного отопления – экономичный вариант домашней системы отопления

Отличный вариант организации автономной системы отопления в частном доме или бане – стационарная печь с котлом водяного отопления.

Подобное устройство отличается практичностью и экономичностью, высокой теплоотдачей и КПД, что позволяет эффективно отапливать помещения различной площади в короткий промежуток времени.

Подобную систему достаточно просто организовать собственноручно, не привлекая дорогостоящих специалистов.

Конструктивные особенности печи с контуром

Печка с отопительным контуром обеспечивает равномерный и быстрый нагрев помещения благодаря теплоносителю (вода или другая жидкость), который находится внутри системы. Тепловая энергия, выделяемая при топке, используется для обогрева помещения и нагрева воды в системе.

Отопительное оборудование такого типа оснащается металлическим нагревательным контуром. Он представляет собой резервуар со штуцерами и подведенными к ним трубами.

Современные печи с контуром для отопления выполняются из металла или огнеупорного кирпича, с различным размещением каменки, а также с водяной емкостью.

Конструктивно печной котел представлен двумя видами:

  • Котел в дымоходе . Подобное устройство отличается высокими эксплуатационными характеристиками, продолжительным сроком службы и простотой использования. Единственный недостаток конструкции – невозможность обогреть большие помещения.
  • Котел в топке . Он предназначается для обогрева больших площадей, отличается доступностью и долговечностью. К недостаткам можно отнести близкий контакт с открытым огнем, что приводит к сильному перегреву и разрушению металлических элементов конструкции. Кроме того, высокая температура отопительного контура приводит к быстрому образованию сажи и снижению КПД устройства.

Разновидности теплообменников для печи

При создании автономной системы отопления используется два типа теплообменников: плоские и трубчатые.

Теплообменник плоского типа

Печные котлы с теплообменником плоской конфигурации – практичный вариант для загородных домов, частных дач и бань. Их легко изготавливать, устанавливать и обслуживать.

Такие устройства монтируются вертикально и горизонтально, имеют высокий коэффициент полезного действия. Плоская конструкция котла отличается большим объемом камеры, что обеспечивает быстрый нагрев воды, необходимой для отопления и проведения водных процедур.

Существенным недостатком оборудования является снижение тепловой отдачи от стеновых конструкций печи. Теплообменник представлен в П-образной форме, монтируется по всему периметру топки. Это приводит к снижению температуры нагрева внешних стен печи и увеличению времени на обогрев помещения. Это проблематично только в тех случаях, когда отопительная печь установлена внутри жилых помещений, где процесс топки осуществляется постоянно.

Увеличить скорость нагрева плоского котла можно несколькими способами: удлинить каменку и расположить ее над топкой или использовать дымоход из металла, предварительно увеличив его длину.

Теплообменник трубчатого типа

Трубчатый котел в печку отличается типом и размерами конструкции, способом монтажа. При необходимости ремонта или замены теплообменник можно легко демонтировать из печи.

Чтобы изготовить трубчатый регистр для печи из кирпича, используются бесшовные водяные трубы, поэтому он считается самым надежным, безопасным и долговечным.

При выборе или изготовлении теплообменника нужно помнить, что его конструкция и габариты должны полностью соответствовать форме топки, что позволит нагревать максимальное количество воды. Качественно выполненный регистр обеспечивает большую площадь теплового обмена.

Основные эксплуатационные характеристики печей

Обустроенная печь с котлом водяного отопления своими руками предназначена для выполнения двух важных функций: обогрева помещений и нагрева воды. К тому же она может быть оборудована варочной поверхностью и духовкой, что позволит использовать ее для приготовления еды.

Отопительное оборудование обладает рядом преимуществ:

  • Традиционная печь за 1 час работы выделяет до 7 тысяч Ккал тепловой энергии, которой достаточно для обогрева дачного домика. Котел отопления имеет более высокий КПД, что позволяет обогреть большой жилой дом и баню. При этом низкий расход топлива приводит к существенной экономии.
  • Комбинированная система отопления, состоящая из печи и котла, обеспечивает максимальную производительность при минимальных расходах.
  • Основным топливом является древесный уголь, дрова или пеллеты. Подобные материалы доступны в цене, удобны в транспортировке и хранении.
  • Печи, оснащенные водяным контуром, не требуют беспрерывной топки. Достаточно одной закладки топливного материала в сутки, чтобы обеспечить быстрый прогрев помещений и горячее водоснабжение.
  • КПД комбинированных устройств по сравнению с традиционными печами достигает 85 %.
  • Организовать автономную систему отопления, комбинированную, с водяным контуром, под силу любому домовладельцу, подготовив необходимые инструменты и материалы.

Правила безопасности эксплуатации печей с водяным контуром

Чтобы обеспечить исправную работу печи с котлом, рекомендуется соблюдать важные правила безопасности, а также рекомендации по уходу за оборудованием:

  • Устройства с водяным отоплением должны эксплуатироваться под надзором человека. Это относится к закладке топлива и регулярной чистке камеры от сажи и золы.
  • Безопасная работа печи предусматривает контроль над дымоотводными каналами. Перед началом топки необходимо проверять техническое состояние каналов и положение задвижек. В момент разведения огня задвижки должны быть полностью открытыми.
  • Подобная система рекомендована к использованию в зимний период, когда требуется обеспечить быстрый нагрев помещений и горячее водоснабжение. Использование печи с водяным контуром летом только для приготовления пищи и подогрева воды нерационально. В этом случае рекомендуется выбрать более экономные тепловые источники.
  • Открытый огонь приводит к чрезмерному нагреву печной конструкции, что может стать основной причиной поломки теплообменника.
  • При использовании самодельной системы отопления можно установить насосную установку для нагнетания жидкости и приборы для контроля над уровнем давления.

Возведение кирпичной печи с отопительным котлом

Строительные работы начинаются после подготовки типового проекта и изготовления теплообменника, по габаритам которого выполняется кирпичная кладка печи.

Печь с водяным контуром может размещаться в удобном для эксплуатации и обслуживания месте.

После строительства фундамента готовится порядовка печи с учетом водяного контура – план расположения поддувальной и топливной камеры, дымоотвода и варочной поверхности (если она присутствует).

Для возведения печи с котлом используется жаростойкий кирпич без сколов, трещин и повреждений.

Возведение печи проводится поэтапно:

  1. Подготовка печного раствора из глины, песка и воды. Можно приобрести готовую смесь, но опытные мастера замешивают раствор для кирпичной кладки собственноручно.
  2. На фундамент укладывается слой гидроизоляции из рубероида или пленки.
  3. На гидроизоляцию равномерно наносится печной раствор и укладывается начальный кирпичный ряд. Далее согласно схеме выполняются последующие ряды, а в топку монтируется теплообменник.
  4. Обустраивается зольник и топочное отделение. Правильность кладки проверяется строительным уровнем.
  5. Фиксируется дверка в топочное отделение, выкладывается печной свод и дымоотвод. Для обкладки внутренних стен топки и дымоотвода применяются скругленные кирпичи.
  6. После завершения кладки выполняется монтаж водяного контура. К теплообменнику подводятся водяные трубы, соединенные с радиатором отопления. Монтируется расширительный резервуар, а готовая система наполняется водой или другой жидкостью.

Завершающий этап – декоративная отделка печи штукатурным составом или изразцами, а также тестовая топка, чтобы выявить и устранить недостатки конструкции.

Экономичную печь с отопительным контуром можно возвести собственноручно. Такая конструкция безопасна, практична и долговечна, с высоким КПД, к тому же независима от централизованных источников энергии.

Как сделать отопительно-варочную печь с котлом водяного отопления

Кирпичная печь с водяным контуром для отопления является отличным вариантом для частного дома или бани. Устройство экономично в использовании, имеет высокую производительность и теплоотдачу. Это позволяет обогревать помещение с небольшой площадью за относительно короткое время. Отопительно-варочную печь с котлом водяного отопления можно сделать самостоятельно, без привлечения специалистов.

Печь с водяным контуром достаточно быстро нагревает помещение благодаря теплоносителю. Это может быть вода или другая жидкость, которая движется в системе. Нагревается она теплом от самой печки. Таким образом и функционирует система.

Чтобы система могла работать, в обязательно порядке необходимо устанавливать металлическую ёмкость, которая будет выполнять функции теплообменника. Выглядит она как обычный резервуар со штуцерами с подведёнными к ним трубкам. Современные прототипы таких устройств делаются из металла и огнестойкого кирпича, может оснащаться различными декорациями сверху, цветной плиткой и т. п.

Конструкция может выполняться двумя способами:

  1. 1. Теплообменник находится в топке. Такая конструкция предназначена для обогрева больших площадей, отличается продолжительной работой и долговечностью. Но есть и недостатки. К ним можно отнести близкое расположение к огню, что способствует прогоранию металлических частей. Если не очищать дымоход от сажи, то КПД постоянно будет падать.
  2. 2. Теплообменник в дымоходе. Простота в использовании и эксплуатации, высокая производительность и продолжительный срок службы у этого агрегата тоже есть. Но обогреть большие помещения вряд ли удастся с помощью такого устройства.

Для автономной системы отопления с использованием печки применяют два вида теплообменников: плоские и трубчатые. И у первых, и у вторых есть свои преимущества и недостатки.

Теплообменники плоского типа являются практическим вариантом для загородных домов, бань, коттеджей и т. п. Их изготовление очень простое, ровно так же, как и эксплуатация. Устройства имеют и вертикальное, и горизонтальное расположение. КПД на высоком уровне. Благодаря плоской конструкции устройства вода быстро нагревается, а её количество довольно большое для того, чтобы отопить дом или принять водные процедуры.

Существенным недостатком конструкции является низкий уровень теплоотдачи от стен печи. Устройство в виде буквы П устанавливается по всему периметру печи, поэтому эффективность такой конструкции небольшая. Целесообразно устанавливать её только тогда, когда печкой пользуются постоянно для варочных или других целей. Тогда комната будет успевать прогреваться.

Решить проблему можно двумя путями. Как вариант, делается расширение верха самой печки, и теплообменник устанавливает прямо на неё или расширяется дымоход.

Трубчатый теплообменник отличается от плоского монтажом и размерами самой конструкции. Основным преимуществом является возможность лёгкого демонтажа и проведения профилактических работ.

Печной теплообменник трубчатого типа изготавливается из бесшовной трубы. Это обеспечивает надёжность и долговечность работы конструкции. Она имеет ещё и достаточно большой уровень безопасности.

При конструировании и изготовлении теплообменника трубчатого типа нужно помнить, что его форма должна точно повторять форму печного проёма — так можно добиться идеальной теплоотдачи.

Обустроенная печь-котел для отопления дома выполняет две важные функции — обогрев помещения и поставка горячей воды.

Также в неё может быть вмонтирована варочная поверхность и духовка. Такие дополнения позволят использовать её в целях приготовления пищи.

У отопительного оборудования есть масса преимуществ:

  1. 1. За час работы обычная печка может выделить до 7000 Ккал энергии, что будет достаточно для отопления дома с небольшой площадью. Печка-котел, в свою очередь, имеет энергии для отопления дома и бани, а также подачи горячей воды, что существенно экономит бюджет.
  2. 2. Такая система комбинации котла и печки может обеспечить максимальную производительность при минимальных затратах.
  3. 3. Основным топливом для конструкции являются дрова. Хотя можно использовать пеллеты, уголь и опилки. Все они очень дешёвые и доступные.
  4. 4. Встроив котёл в печь для отопления своими руками, не нужно будет целый день топить, чтобы в доме было тепло и постоянно была горячая вода. Потребуется всего одна закладка дров, и на одни сутки этого будет достаточно.
  5. 5. Коэффициент полезного действия по сравнению с обычными печками может достигать даже 90%.
  6. 6. Используя чертежи и современные технологии, материалы и инструменты, такое оборудование может самостоятельно сделать даже неопытный мастер.

Чтобы печка работала исправно вместе с котлом, необходимо соблюдать важные правила безопасности, а также общие рекомендации по уходу за оборудованием. Если это не учитывать, то может всё закончиться тяжёлыми последствиями. Как минимум КПД сильно упадёт, если не проводить регулярную чистку, но могут быть и взрывы с летальными исходами. В связи с этим рекомендуется придерживаться некоторых пунктов:

  1. 1. Устройства, в конструкции которых есть водяной контур, должны постоянно работать под присмотром человека. Относится это к закладке дров, чистке от сажи и другим профилактическим действиям.
  2. 2. Для обеспечения безопасности работы следует постоянно следить за состоянием дымохода. Перед каждым запуском необходимо проверять техническое состояние задвижек и каналов. Когда огонь только начал разгораться, задвижки должны быть полностью открыты.
  3. 3. Такую систему рекомендуется использовать только зимой, когда есть потребность в быстром отоплении дома и подачи горячей воды. Использование конструкции в летнее время года нерационально, поскольку топить нужно только в целях приготовления пищи, ввиду этого часть тепла будет улетать в трубу.
  4. 4. Печка имеет очень высокую температуру при работе, поэтому она сильно нагревает теплообменник, что может привести к его поломке. Как правило, это прогорание металлической пластины.
  5. 5. Если самостоятельно сооружать конструкцию, то можно дополнительно вмонтировать насос, чтобы жидкость быстрее двигалась в трубах, а также датчики и термостат для контроля за давлением.

Вмонтировать котёл в печь своими руками по чертежам несложно. Другое дело полностью изготовить такое устройство самостоятельно.

Для начала подготавливается проект, после чего делается согласно чертежам теплообменник, который должен в последующем монтироваться в печку. Собственно и печка возводится по его габаритам.

При проектировании нужно подумать, каким образом устройство будет располагаться в комнате. Место должно быть удобным для пользования и общедоступным.

После того как фундамент установлен, готовится кирпич для кладки. Он должен быть огнеупорным, без каких-либо сколов, повреждений и трещин. Также нужно предусмотреть в проекте месторасположение поддувала и камеры сгорания, дымоотвода, варочной поверхности. Последнюю можно и не монтировать, всё зависит от предпочтений хозяев дома.

Постройка происходит в определённой очерёдности:

  1. 1. Для начала подготавливается раствор. Он состоит из воды, глины и песка. Такую смесь можно уже в готовом виде приобрести в специализированных магазинах, но опытные мастера делают её самостоятельно.
  2. 2. Фундамент изолируется слоем плёнки или рубероида.
  3. 3. Поверх укладывается равномерный слой раствора и кладутся первые ряды кирпича.
  4. 4. Обустраивается топка и зольник. Точность кладки нужно проверить с помощью строительного уровня.
  5. 5. Дальше фиксируется дверка и делается свод. Также монтируется дымоход. Для стен дымохода нужно использовать полукруглые кирпичи.
  6. 6. На завершающем этапе происходит монтаж водяного контура. Подсоединяются трубы и батареи, ёмкость для теплового обмена. После этого заливается жидкость. Можно использовать обычную воду или подготовленные растворы.

Также при желании можно сделать декоративную отделку печи. Экономичное устройство печки можно сделать и самостоятельно. Такое устройство долговечное, имеет высокий коэффициент полезного действия, поэтому дом получит установку, независимую от централизованного отопления.

Схема, где котлы встраиваются в печку, имеет довольно большое будущее, несмотря на то, что они не столь популярны на сегодняшний день.

Сообщества › Строительство (и всё что с ним связано) › Блог › Теплообменник для кирпичной печи (расчет и конструкция)

Доброго времени суток, подскажите у кого есть опыт в изготовлении теплообменника в кирпичную печь, совместно с электро котлом и циркуляционным насосом.
Электрокотел zota 3квт, насос wrs 25/6-180, батареи биметал секциями по 4(дверь)+6(окно)+8(стена)+6(окно) подключение ленинградка труба 3/4 пп.
Дом брус 150 +50 вата, площадь обогрева 36м2 (первый этаж)

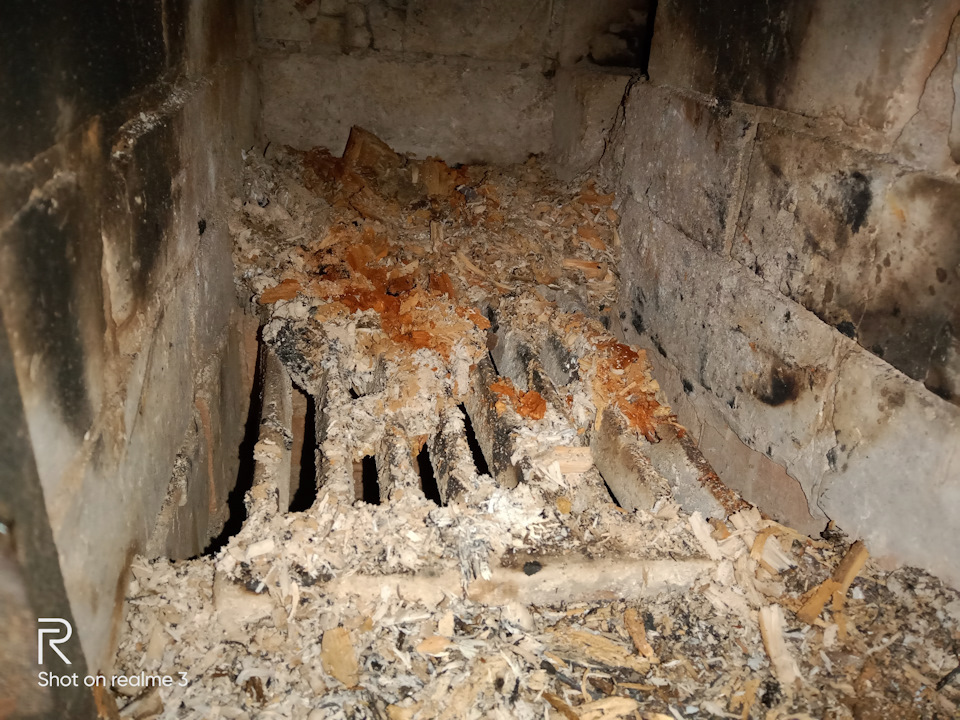

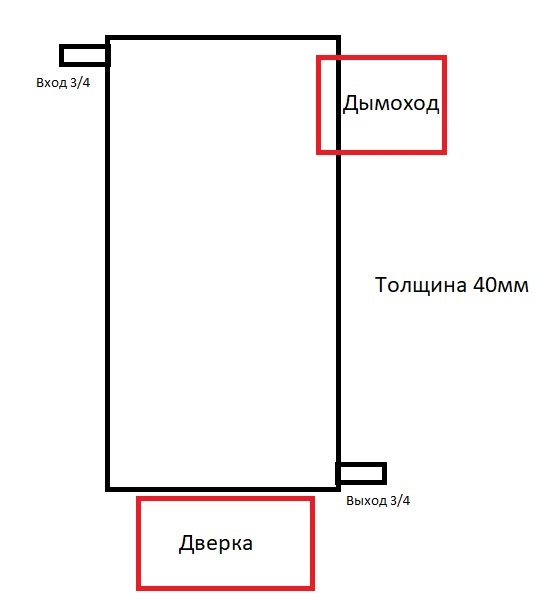

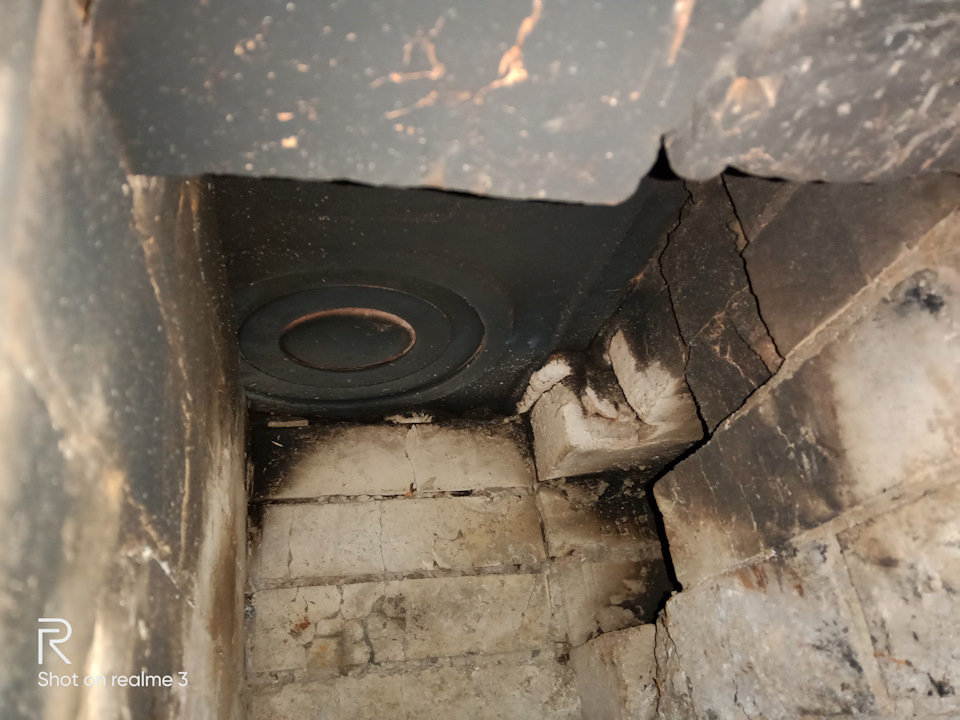

Интересует если убрать чугунную плиту (которая естественно треснула уже давно) и на место нее сварить теплообменник размеры 710*410 толщиной +-40мм, лист стали есть 4мм. Вход будет сзади у стенки, выход соответственно у дверки, теплоноситель антифриз для отопления.

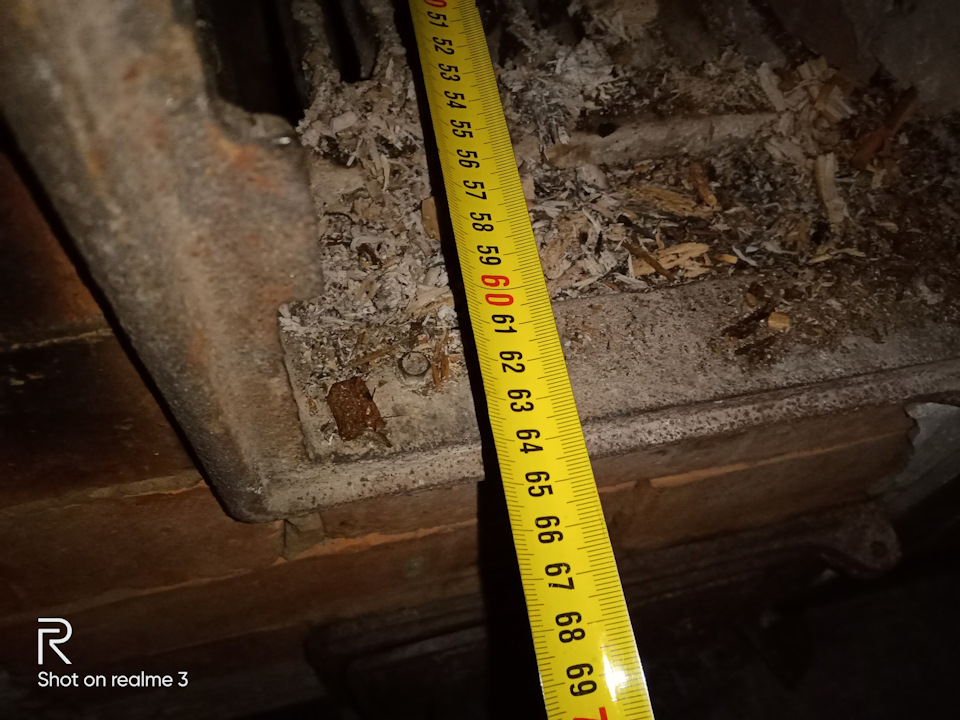

По самой печи ничего не могу сказать она большая размерами около 1,5*1,5м идет во весь первый этаж и проходит через второй, протопить я её особо не могу, ибо долго прям совсем похоже. Дом используется как дача, не для ежедневного проживания а «набегами» на выходные.
Электро котел справляется но он слабый (надо 6квт наверно ставить) но дорого)))
Твердотопливный котел с рубашкой купить есть идеи конечно но бюджет пока не заложен на него.
Может подскажете что да как))
Как устроена печь я вообще не знаю ибо строилась не при мне.

Смотрите также

Метки: котел, теплообменник, печь

Комментарии 22

Ремонт кирпичной печи не всегда целесообразен, Стоимость литья, материалов для огнеупорной кладки слишком высок, а КПД кирпичной печи низкий. И разгон на рабочую (жилую) температуру примерно 3 часа. Для варианта ДАЧА! Вообще не вариант.
Воздухогрейный котел при меньших затратах лучший вариант
Через 30 минут дома тепло, при длительном горении нагреваются печные колодцы, и греют всю ночь.

Будем читать спасибо

Итак в сухом остатке:как смонтирована печь мы не знаем (как сделаны каналы дымохода и пр.) Чугун лопнул. Сама топка маленькая, т.е. она исходно маленькая, посему установка теплообменника в топку приведёт к ещё большему её уменьшению (по хорошему ставится двухщечечный теплообменник внутрь топки-щелчка слева, щечка справа +соединение щёк снизу и сверху). Результатом будет топка на два полена. т. е. произведя работы/затраты по реконструкции, можно не добиться положительного результата. Рекомендую поставить котел твердотопливный.

Буду думать, котел всегда можно купить, убрав часть речи и соединить дымоход, а чем трещину в плите заделать или заварить

Чугун варится спец.электродами или обычными с намотанной медной проволокой. Проблема в том, что плита достаточно сильно нагревается, и раз она лопнула будучи целой, то скорее всего лопнет будучи вареной (недалеко от сварного шва).Зная что плиты имеют свойство лопаться, я исходно на свою печь брал плиту составную из двух половин. Семь сезонов она как новая, хоть рару раз ее и снимал, в первый раз когда внедрял сам котел в топку второй раз когда полностью чистил этой весной трубу и топку.

Печь просто большая и долго прогревается судя по всему.
А может проще повесить пару электроконвекторов, можно подключить через розетки с недельным таймером и будет вам счастье.

Электрокотел есть и работает, дело в экономии денег на свет

36 метров в режиме «дача» где тут сэкономить? Всё это дровоэлектрохозяйство будет кипеть нещадно если не сделать теплонакопитель(буферную ёмкость)приличного объёма и вместо экономии выйдет геморрой. А делать по уму достаточно дорого.

Во-первых все чугунные плиты лопаются это не смертельно, а теплообменник (в паровом отоплении) устраивают ближе к выходу печи, чтобы прямого пламени не было, а то прогорит быстро. Если печкой не можешь протопить значит печь плохо сделана.

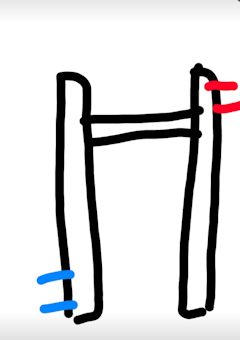

В печь обычно закладывается теплообменник в виде двух прямоугольных баков соединённых между собой в верхней части трубами, получается в виде буквы П

Нижнее соединение щёк обязательно. Во первых эффективней будет работать правая щека теплообменника, во вторых появится жёсткость в нижней части — иначе может начать расходиться по низу, в виде «домика» (трапеции).

В печь обычно закладывается теплообменник в виде двух прямоугольных баков соединённых между собой в верхней части трубами, получается в виде буквы П

Тут без увеличения топки не обойтись, этот вариант остаётся самый эффективный позоже

В печь обычно закладывается теплообменник в виде двух прямоугольных баков соединённых между собой в верхней части трубами, получается в виде буквы П

плюсану!у меня именно так, только не одна труба, а три. работает на 100%.

Рисовал схематично, у бабули такая была вложена в печь, работала система без всяких насосов

Вместо верхней плиты нет, а вот под ней можно с зазором, по чему бы и нет варите буквой п с парочкой круглых отверстий в вверху, нормального такого диаметра, только оставьте длину не очень большую что бы не загородить выход из топки в каналы газов.Ну и трубы полносьтю металл выводить надо, а так возможно.

Спасибо, а почему так категорично нет за место плиты, не будет прогревать её и мощность будет совсем маленькая, или верхняя часть будет отбирать тепло наружу, и это в принципе хорошо, как батарея будет работать? просто она треснула уже и коптит немного, т.е. её по идее все ровно менять.

А что на плите ничего не хочешь готовить ? Раз уж так желаешь от неё избавится.
И печка сама в нормальном состоянии? Может стоит провести ей ТО правильное и жизнь станет нормальной ?
До какого то времени сам желал от печки старой избавится, бо заколебала капризами. А потом случайно познакомился с печником и по его советам перебрал печку. Так теперь печка такая жаркая стала, что я даже аху. был очень сильно удивлен. Печка -зверь.

Попробую обслуживание и чистку сделать, дымоход почистить а там и до переборки недалеко, глину шамотную уже купил, топку побольше сделать

Спасибо, а почему так категорично нет за место плиты, не будет прогревать её и мощность будет совсем маленькая, или верхняя часть будет отбирать тепло наружу, и это в принципе хорошо, как батарея будет работать? просто она треснула уже и коптит немного, т.е. её по идее все ровно менять.

Когда в место плиты, у вас верх не будет нагреваться от пламени. Плюс разные тепловые расширения, плюс зазор должен быть между всеми стенками что бы пламя везде огибало теплообменник. Для чего внутри водяного котла, а эта штука в виде П(теплообменник) и печь, получается котел, в ней ещё круглые отверстия большого диаметра для лучшего и быстрого нагрева воды. На вопрос почему такой теплообменник а не из труб что было бы эффективнее, сами сказали что у вас есть сталь 4 мм .Батарея с насосом будет нормально работать .Конечно при таком котле желателен теплоаккумулятор но что есть то есть. А так конечно надо все рассчитать, а уже потом строить ))) Если будете печь ломать совсем, то тогда и стройте по схемам коих полно в интернете.

Как сделать печь с котлом водяного отопления своими руками

Кирпичная печь с котлом водяного отопления – отличное решение для организации обогрева в загородном доме. Ниже мы подробно опишем, как организовать такую конструкцию своими руками.

Целесообразность установки печи с котлом

Отопление помещений печным способом занимает следующее место по экономичности после газового. Реальность такова, что газовые магистрали проходят не везде, поэтому приходится отапливаться дровами. Обычная дровяная печь обладает одним серьезным недостатком: эффективность обогрева достигается лишь в ближайшем помещении, и то, не совсем равномерно.

Можно выделить такие нюансы пользования дровяной печью:

  • Комнаты, расположенные вдалеке, либо остаются холодными, либо их приходится дополнительно обогревать электричеством. Помимо этого, зачастую, мощные электрообогреватели попросту не от чего запитать. Так как на одну розетку приходится максимум в 3,5 кВт, а мощность устройства превышает 7 кВт, требуется и вовсе трехфазное питание.
  • За отсутствием тепловой завесы окна постоянно потеют, покрываясь изморозью.

Решением данной проблемы будет разводка теплосети от печи по помещениям, и установка под окнами радиаторов для водяного отопления. Потребуется проделать минимум работы: соединить печь с котлом водяного отопления, и сделать соответствующую качественную разводку.

Делаем разводку для системы водяного отопления

Самой простой схемой отопления будет однотрубная, с естественной циркуляцией теплоносителя. Ее по другому еще называют гравитационной системой – в ней жидкость в зависимости от температуры, увеличиваясь и уменьшаясь в объеме, циркулирует по системе.

Более детально схема печного котла выглядит так:

  • От теплообменника контур поднимается вверх – таким образом создается разгонный коллектор. В его конце устанавливают расширительный бачок открытого типа. Он необходим для сбора лишнего теплоносителя вследствие расширения, там же в него попадают излишки воздуха из отопительной системы.
  • Далее основной контур по всему дому идет обратно от расширительного бака к теплообменнику, отдавая при этом все тепло радиаторам.

Чтобы в печи с котлом для отопления дома циркулирующая вода всегда могла двигаться по контуру, по всей его длине должен быть небольшой уклон. Для достижения наилучшей в нем циркуляции, конечная часть контура должна быть как можно ниже.

При врезке котла в печь для отопления своими руками контур делают из трубы как минимум в 32 мм, поскольку уменьшение внутреннего диаметра увеличивает давление в системе. Радиаторы устанавливают параллельно ей и оборудуются дросселем на подающей нитке, отсекающим вентилем на обратной пробке и воздушником на одной из верхних пробок. Тип подключения используется нижний или диагональный.

Изготовление теплообменника для печного котла своими руками

Простой способ

Допустим, имеется готовая кирпичная печь (отопительная, отопительно-варочная или обычный камин).

От нас требуется сделать разводку по дому и затратить при этом минимум средств. Легче всего в процессе встраивания котла в кирпичную печь сделать и разместить в топке обычный змеевик. Как правило, печь с теплообменником более эффективна и экономична. Стоит отметить, что можно использовать любую форму теплообменника.

Стоит учитывать такие три нюанса:

  1. Предельную разницу высот на входе и выходе.
  2. Максимальную площадь поверхности.
  3. Теплообменник не должен мешать процессу горения и подаче топлива.

Желательно, чтобы теплообменник был сделан из жаропрочной нержавеющей стали. Хотя такой материал обойдется вам значительно дороже в сравнении со сталью, которая со временем поддается ржавлению, одно он прослужит намного дольше.

Более сложный и эффективный способ

В тех случаях, когда печь только возводится, можно добиться того, чтобы водяной котел в кирпичной печи работал максимально эффективно.

Чтобы этого добиться, потребуется выполнить такие условия:

  • Продукты горения должны выходить из дымоотводящей трубы с предельно возможной температурой. Коэффициент полезного действия такой печи будет тем выше, чем больший объем тепла будет отдан внутри печи.
  • Идеально, если теплообменник будет установлен за пределами топливника. Такой подход объясняется тем, что пламя, являясь летучим веществом, легко отдает свое тепло и охлаждается, в результате чего мы имеем частичное сжигание топлива, КПД печи ухудшается. Хотя, казалось бы, в топке присутствует самая высокая температура.
  • Схема должна быть таковой, чтобы вода в теплообменнике перемещалась навстречу тепловому потоку. Иными словами, охлажденный теплоноситель должен встречаться с самыми холодными печными газами, а разогретый – с газами, имеющими более высокую температуру.

Таким образом, получится удерживать большую постоянную температуру между двумя участками, и можно будет добиться более эффективного отопления. Помимо всего прочего, на теплообменнике будет скапливаться намного меньше конденсата, который провоцирует ржавление обычной стали.

Данный способ обустройства печки с котлом водяного отопления очень прост – он подразумевает установку колпакового дымохода с размещенным внутри теплообменником, способным удерживать большое количество теплоносителя. Лучше всего в качестве теплообменника в данном случае использовать регистр, сваренный воедино из нескольких труб большого сечения.

Устанавливая котел в печку своими руками по такой схеме, получим следующие результаты:

  1. Печные газы будут дольше оставаться в колпаке – самые горячие будут скапливаться в его верхней части, а их выход за пределы колпака будет происходить после того, как продукты горения остынут и опустятся вниз.
  2. Отсутствуют какие-либо препятствия для горения в топливнике. Сгорание топлива будет происходить максимально эффективно.
  3. Естественное движение потоков в находящемся в колпаке теплообменнике осуществляется снизу вверх. Самые холодные отработанные газы контактируют с теплоносителем, только что попавшим в теплообменник.

Если все условия по соединению котла для кирпичной печи с водяным отоплением будут полностью соблюдены, готовая отопительная система, созданная своими руками, получится максимально эффективной. Однако какой вариант теплообменника лучше всего подойдет именно для вас, решать только вам.

Читать еще:  Какой шкуркой шкурить дерево?
Ссылка на основную публикацию
Adblock
detector
