Как установить булерьян в частном доме?

Как установить булерьян? Булерьян монтаж дымохода

Как установить булерьян в доме, гараже, теплице? Монтаж печи булерьян правильно

Как установить булерьян? Монтаж печи булерьян

Установка печи булерьян — процедура не такая уж сложная. Зная основные требования установки, любой мужчина сможет справится с данной задачей.

В данной статье представлены основные требования монтажа булерьяна: как сделать дымоход, какое расстояние печи должно быть от стен идругие правила безопасности.

Итак, для установки булерьяна потребуется:

подставка (заводского или самостоятельного изготовления)

Подставка для установки булерьяна приобретается исходя из типа печи.

Подставка под печь булерьян необходима для обеспечения хорошей циркуляции воздуха в помещении, что способствует конвекции, а соответственно быстрому прогреву.

Подставку для булерьяна можно заказать непосредственно на заводе, где производится отопительный прибор, а можно установить на собственное основание, например из кирпича.

Металлический лист нужен для безопасной эксплуатации буллера. Лист укладывается перед дверкой, если пол помещения, где установлен булерьян деревянный или выполнен из других горючих материалов.

Допускается установка булерьяна на кафельный или каменный пол без использования листа.

Дымоход для булерьяна — основной фактор монтажа

Самым главным элементом, без которого котел булерьян не сможет правильно работать — это дымоход.

Дымоход для булерьяна должен быть металлический. Подключать печь длительного горения к грубе или кирпичному дымоходу без предварительной гильзовки нельзя.

Почему же для булерьяна нужен металлический дымоход?

Так как, калориферная печь является агрегатом длительного горения и основная масса тепловой энергии тратится на нагрев воздуха, то температура дымовых газов на выходе из печки значительно ниже, чем в простых буржуйках. Такая температура дыма не может прогреть кирпичный дымоход или грубу, в результате чего возникнет конденсат. Конденсат в дымоходе — это начало загрязнения трубы, а соответственно ухудшения тяги.

Тяга очень важна для печей такого типа. Обеспечить хорошую тягу для булерьяна сможет лишь прямой металлический, хорошо утепленный на улице дымоход, высота котрого, не ниже конька.

Только лишь такая конструкция дымохода позволит эксплуатировать булерьян длительного горения без проблем с тягой, без задымления и обратной тяги.

Монтаж печи с помощью нержавеющего дымохода — лучшее решение.

Нержавейка кислотостойких марок AISI 304, 321 долговечна: имеет стойкость к коррозии, агрессивным кислотам. Нержавеющий дымоход, как правило модульный. Модульный дымоход состоит из отдельных деталей, которые легко монтировать с заходом одна в другую. Для прокладки трубы на улице используется сэндвич дымоход — труба в кожухе с теплоизоляцией.

Основные правила правильной установки булерьяна:

  • печь необходимо расположить на расстоянии 1 метра от стен, выполненных из горючего материала. Если стена оштукатурена, то расстояние можно уменьшить до 0.5 метров.
  • для безопасного монтажа дымохода к котлу булерьян, необходимо предусмотреть негорючую потолочную разделку — проходку через перекрытие.
  • для исключения попадания влаги в дом, место выхода трубы на крыше уплотняют крызой или флеш мастером.
  • высота дымовой трубы должна возвышаться над коньком кровли на 0.5 метров (в определенных случаях высота может быть меньше).
  • наружный участок дымохода прокладывают сэндвич элементами (утепленными трубами-термо).
  • обязательно нужно предусмотреть элемент для сбора золы — ревизию, тройник.

Выполнив все вышеперечисленные требования и рекомендации по установке булерьяна, можно достигнуть беспроблемной эксплуатации дровяной отопительной системы.

Как правильно установить булерьян в доме, гараже, теплице, монтаж дымохода можно узнать в интернет магазине Очаг.

Как выполняется установка печи булерьян своими руками — рекомендации и советы

Отопительное приспособление булерьян впервые было разработано для нужд канадских лесорубов, которые применяли его для обогрева своих жилищ. С течением времени такой вид отопительного устройства получил широкое распространение в других странах. В России его знают под названием «печь из Канады», или Бренеран, а также Буллериан. Конструкция этого устройства проста, и многие без особых трудностей могут выполнить установку печи булерьян своими руками.

Положительные и отрицательные стороны устройства

Бренеран — успешная конструкция, работающая на твердом топливе. Она имеет множество достоинств:

  • Корпус служит принудительным конвектором, через который проходит весь кислород помещения. При этом воздухообмен осуществляется природным образом — благодаря разным плотностям подогретого и прохладного воздуха.
  • Топить можно торфяными брикетами, поленьями, отходами бумажной и деревообрабатывающей промышленности.
  • Высокий КПД печки — он достигает 80%.
  • Чертежи этого прибора для обогрева широко распространены, и их можно найти без особого труда во всемирной паутине.
  • Материалы и оборудование для монтажа изделия достаточно просты и стоят не очень дорого. Понадобится аппарат для сварки, приспособление для изгиба труб, металлические листы и теплообменники из нержавеющей стали.
  • Достаточно прост и сам монтаж оборудования, а также принцип его работы.

Минусы конструкции

Видимых отрицательных сторон булерьян не имеет. Эти устройства так и называют — «печи без недостатков». Но если хорошо разобраться в конструкции, то все же можно найти отрицательные моменты:

  • Сжигание в печи каменного угля может повредить устройство. Также не допускается использование легковоспламеняющихся жидкостей и газов.
  • Принцип работы основан на сгорании дров и бумаги. При этом выделяется реакционная вода, которая образуется при распаде молекул живых организмов.

При изготовлении печи воздуходувы изгибают под 80 , затем их располагают на каркасе и прочно крепят, чтобы они не сдвинулись и не упали. Обычно это делают, приварив изнутри временные металлические полосы. Затем теплообменники собирают в одно целое путем сваривания при помощи металлических полосок, ширина которых составляет 5–6 см. После такого монтажа получится корпус в виде бочки, при этом трубы располагаются встречно. Убираем временные планки.

Котел булерьян с водяным контуром — особенности конструкции, ее достоинства и недостатки

Преимущества и недостатки печи для бани «Булерьян»

Действующие требования к помещению для установки газовых котлов

Правильная установка сэндвич дымохода своими руками — пошаговая инструкция

Как монтируется биогазовая установка своими руками

Установка печи Булерьян своими руками: выбор места, устройство основания и дымохода

Печи Булерьян относятся к категории простых и одновременно высокоэффективных отопительных приборов. Работают они на дешевом топливе — дровах, отходах деревообработки, пеллетах, древесном угле, картоне и бумаге. (Подробнее о том как и чем правильно топить Булерьян читайте здесь).

При этом отличаются поразительной экономичностью и высоким КПД, который может достигать внушительных 85%. К достоинствам таких печей также можно отнести быстрый и безотказный запуск после продолжительного простоя, возможность розжига при минусовых температурах, минимальные требования для начала эксплуатации.

Булерьяны могут работать в двух режимах — горения топлива, когда есть необходимость обеспечить быстрый прогрев любого помещения, и тления, при котором печь будет относительно стабильно поддерживать необходимые показатели на градуснике. Дополнительного обслуживания, кроме периодической закладки новой партии дров через 5–12 часов и, при необходимости, простой регулировки тяги, в это время не понадобится.

Сфера применения печей

Дровяные печи отлично зарекомендовали себя в отоплении хозяйственных объектов (теплицы, мастерские, гаражи). Булерьяны можно использовать и как альтернативное резервное отопление в частном жилом доме. Например, пригодятся они в период межсезонья, когда погодные условия вынуждают кратковременно прогревать помещение.

В сильные морозы такие печи могут помочь поддерживать комфортную температуру в доме, значительно облегчив нагрузку на центральную систему отопления. Это отличный вариант и для дачи, если предполагается приезжать туда периодически, но в разное время года. Оборудовать серьезные отопительные коммуникации в таком случае не имеет смысла.

Булерьян же, как нельзя лучше подходит для того, чтобы быстро и просто решить возникшую проблему с отоплением дома. К тому же эти печи отличаются своеобразной красотой и кроме своих основных функций могут стать оригинальным и необычным элементом, позволяющим нестандартно оформить интерьер помещения.

Печи Булерьян стоят недорого и их просто приобрести, а можно даже сделать своими руками. Установка подобных отопительных приборов чрезвычайно проста, и при желании ее можно выполнить самостоятельно. Понадобится только определить и правильно оборудовать место под печь, установить агрегат и подключить его к дымоходу.

Вас также может заинтересовать статья о том, как сделать печь капельницу на солярке своими руками: //6sotok-dom.com/dom/otoplenie/pech-kapelnitsa-svoimi-rukami.html

Место под печь

Расположение печи в доме имеет огромное значение. Для отопления всего строения лучше оборудовать место на первом этаже в самой большой комнате. Тогда теплый воздух от работающей печи будет постепенно распространяться во все другие помещения.

Индивидуальное размещение предпочтительнее в тех случаях, когда предполагается использовать ее для обогрева только одной комнаты.Отопительные приборы такого типа устанавливаются с расчетом, чтобы они могли:

  • эффективно обогревать все помещение;
  • не мешать свободному передвижению людей;
  • иметь достаточное пространство для обслуживания;
  • и постоянный приток воздуха для горения топлива.

Чаще всего печи Булерьян располагают возле внешних или внутренних стен дома. Очень популярно угловое размещение. Возможна и установка в центре комнаты, но только при условии, что помещение достаточно просторно. Для безопасной эксплуатации отопительного прибора необходимо выдержать следующее минимальное расстояние от корпуса печи до стен:

  • 1 метр — для деревянных конструкций;
  • 0,7 метра — для оштукатуренных и облицованных плиткой оснований;
  • 0,5 метра — для одинарной кирпичной кладки или защитной конструкции из минеральной ваты и цельнометаллического листа;
  • 0,3 метра — для двойной кирпичной кладки с облицовкой из негорючих материалов.

Кроме того, перед топкой всегда должно оставаться незанятое пространство размером не мене чем в 1, 25 метра. По требованиям пожарной безопасности его необходимо укрыть цельным листом металла для предотвращения случайного возгорания помещения от выпавшей искры.

Основание для печи

печь Булерьян на сварной металлической подставке

Основанием под печь может служить, например, цементная стяжка. Это крепкое, долговечное и огнеупорное покрытие обеспечит одновременно и хорошую устойчивость агрегата и пожарную безопасность в здании. Кроме этого, возможно выстроить сплошной подиум из кирпича с последующей облицовкой его плиткой или камнем.

Как вариант фундамента допускается укладка на пол асбоцементного листа под все основание печи, плюс верхнее покрытие должно быть выполнено из цельного толстого металла, надежно закрепленного по всему периметру. Минимальные размеры основания должны быть больше габаритов модели печи:

  • по бокам — на 20 см с каждой стороны;
  • впереди и сзади — 0,6 м.

Если фундамент для печи делался вровень с полом, для улучшения циркуляции воздуха через нижние отверстия труб и как следствие более качественного прогрева помещения, Булерьян стоит поднять на небольшое возвышение. Это могут быть:

  • кирпичная кладка на глиняном растворе с последующей облицовкой декоративным негорючим материалом;
  • сварная металлическая подставка из труб под ножки конструкции;
  • каменные плиты при условии их целостности.

Минимальная высота подъема должна составлять 20 см, максимальна — 60 см. Печь должна располагаться на возвышении устойчиво и не шататься. (Как сделать подставку под печь Булерьян самостоятельно читайте в этой статье).

Дымоход для печи

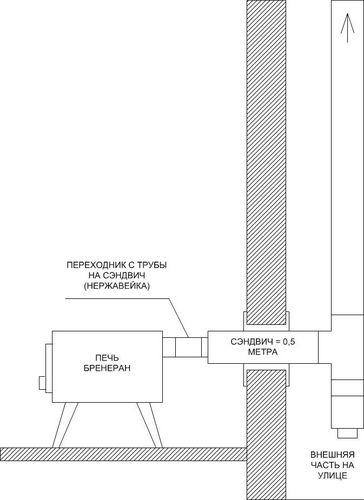

Схема устройства дымохода для печи Булерьян

Важным моментом в установке Булерьяна является монтаж дымохода. Работа печи предусматривает постоянный отвод дыма через прямой вертикальный канал с минимальным горизонтальным участком в районе выходного патрубка, который расположен на задней стенке конструкции корпуса. В зависимости от расположения отопительного прибора внутри дома есть два варианта размещения дымоходных труб:

  • снаружи здания (при расположении печи возле несущих стен);
  • внутри дома (при расположении ее возле внутренних перегородок).

Чаще всего материалом для дымохода служат металлические трубы с толщиной стенок от 2 мм или аналогичные элементы из нержавеющей стали со стенками от 0,8 мм. Нередко для выполнения дымоходов используют и трубы типа «сэндвич». При монтаже трубного дымохода стоит придерживаться таких правил:

    1. Для удобства монтажа внутренний диаметр дымоходных труб должен немного превышать внешний диаметр выходного патрубка, но ровно настолько, чтобы детали можно было соединить между собой без видимого зазора. Весь дымоход должен выполняться деталями одного сечения, уменьшение минимальных размеров недопустимо, это может привести к некорректной работе отопительного прибора.
    2. Части дымохода, выходящие на улицу или в неотапливаемое чердачное пространство, необходимо утеплять слоем минваты толщиной до 20 мм. Теплоизоляция должна быть закрыта трубами большего размера для предотвращения преждевременной порчи утеплителя. Размеры подбираются индивидуально и зависят от толщины уложенного материала. При использовании «сэндвича» необходимость в утеплении отпадает, так как в самой конструкции труб он уже предусмотрен.
    3. При двухконтурной конструкции дымохода должен соблюдаться правильный порядок соединения элементов. Для внутренних труб — каждая последующая деталь должна входить внутрь нижестоящей. Для наружных — верхние отрезки должны одеваться на нижние, что предотвращает попадание влаги в слои утеплителя.
    4. Горизонтальная часть в дымоходе не должна в идеале превышать 1 метр. Но иногда добиться этого невозможно. Виной тому могут стать минимально разрешенные пожарным надзором допуски, толстые стены, сложный рельеф фасада. Сумма этих величин может быть больше. Для создания нормальной тяги придется увеличивать высоту дымохода.
Читать еще:  Как проложить проводку в деревянном доме?

Нажмите чтобы увидеть схему дымохода под печь Булерьян внутри дома

  1. Минимальная высота дымохода по рекомендациям производителя должна составлять для самой маленькой модели 5 м, и 6 и 7 м для больших печей. При этом верхняя часть трубы должна возвышаться самое малое на 0, 5 м над верхней точкой крыши. Превышение этого показателя на 1, 5 м говорит о необходимости устройства специальной системы растяжек призванной удерживать дымоход в неподвижном состоянии.
  2. Верхнюю часть трубы стоит оборудовать защитным элементом в виде грибка или конуса. Так атмосферные осадки не смогут проникнуть в дымоход, а тяга будет сильнее.
  3. Для периодической очистки дымохода от сажи и конденсата в районе соединения горизонтального и вертикального участка ставится тройник, нижняя часть которого продолжается небольшим отрезком трубы и заканчивается съемной заглушкой.
  4. При наружном расположении дымохода горизонтальная его часть проводится через стену посредством специального проходного патрубка, фасонного элемента с теплоизоляцией, защищающего стены от высоких температур печных газов. В районе тройника крепится кронштейн, который поддерживает всю конструкцию дымохода. Вертикальная часть по фасаду через каждые 2 метра усиливается хомутовыми креплениями или стенными кронштейнами для придания трубе дополнительной жесткости.
  5. Внутреннее расположение дымохода предполагает прохождение межэтажных перекрытий и кровли, которые осуществляются через проходной патрубок и крышную проходку соответственно. В домах, где перекрытие сделано из древесины, стоит принять дополнительные меры предосторожности. Между элементами конструкции и гильзой патрубка необходимо проложить дополнительную изоляцию из любого негорючего фольгированного утеплителя.

После окончания монтажа труб стоит проверить силу тяги в канале дымохода. Самый простой способ — это воспользоваться обычной газетой. Небольшой фрагмент листа нужно поднести к открытому нижнему отверстию дымохода. Если тяга есть — бумага немедленно отреагирует отклонениями в сторону канала.

Теперь остается только установить Булерьян на причитающееся ему место, соединить печь с дымоходом и заизолировать стык печным герметиком. Для проверки качества выполненных работ стоит также устроить контрольный розжиг печи небольшим количеством сухих щепок. Отсутствие задымления в помещении и «протечек» в местах стыковки элементов дымохода укажут на то, что все было сделано правильно. На этом монтаж дровяной печи Булерьян можно считать завершенным.

Установка печи Бренеран

Так же окончательно решил, что буду дымоход исключительно типа «сэндвич» ставить.

Выбор модели 01 был обусловлен тем, что всё же в доме присутствуют неутепленные помещения (нежилые пока), а это значит, что потребуетсяболее мощное протапливание. Соответственно брал с запасом по мощности(как, впрочем, и рекомендуют многие). Главное было – найти самоеоптимальное место для расположения печи в доме. Такое место былонайдено, — и я принялся рассчитывать — как точно вывести дымоход черезстену и как вообще выбрать тип дымохода.

За некоторое время пришло решение (не без помощи консультаций вИнтернете), что вот такая установка печи и вывода дымохода наружу –будут самыми приемлемыми для меня:


Печь и дымоход решил устанавливать во время отпуска сам в одиночку.Благо времени будет достаточно и пива тоже. Ещё я долго сомневался –смогу ли выгрузить сам печь из машины, привезя её после покупки надачу. Как-никак чуть больше 100 кг вес у печи. Однако всё прошлонормально. Печь при покупке мне погрузили в багажник моей Шевролет-Нивы(предварительно сложив сидения и подстелив картон от коробки-упаковкииз-под холодильника). А уже на месте я один спокойно вытащил её оттуда,опустил на землю, донёс до дому и установил на её место.

Просто пришлось делать покупки в два захода. Сначала покупать печь ивсе необходимые комплектующие для дымохода и, первым этапом, — отвозитьвсё это на дачу. Вторым заходом я закупил подставку под печь и прикупилто, что не купил в первый заход (забыл или купил уже исходя извозникших новых потребностей).

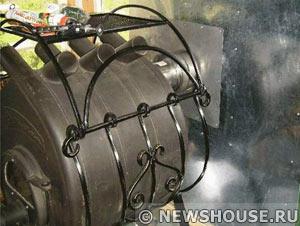

Печь купил со стеклом. Из дымохода – купил сами трубы, переходники,тройник, стенной проходник, термоизоляционный наполнитель – вату,крепёж к стене и оголовок. Все трубы, уголки, переходники я покупалисключительно из нержавейки.

Металлический же отражатель покупать я не стал, ибо счел это неразумнымпижонством — тратить минимум 500 рублей за малюсенький лист нержавейкиразмером 50 см на 1 метр, а максимум 1 метр на 1 метр – 1000 рублей. Настроительном рынке купил 2 листа чистого новенького, блестящегооцинкованного железа за 560 рублей за штуку размером 2 метра на 1 метр.Хватило на защиту от тепла на стену, на пол под печь и ещё осталось дляпокрытия крыши у колодца.

Как я уже говорил выше, главное у меня было то, чтобы точно вывестидымоход через стену и точно выставить его вертикально – чтобы он немешал двум краям крыш и не слишком близко подходил к окну. Всё это надобыло реализовать при помощи стандартных деталей, которые продаются длядымохода (проходник, переходник, угловой сэндвич и тройник со стаканом).

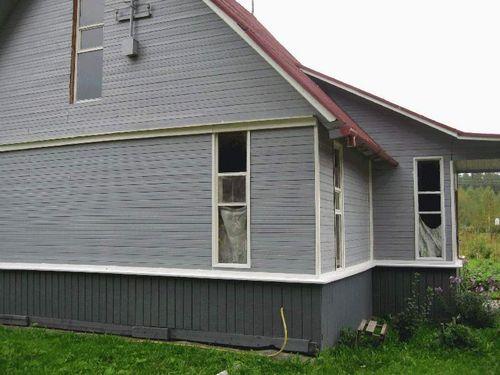

Какое место было выбрано и как оно выглядело ранее можно посмотреть на этой фотографии:

Хорошо видно, что место для манёвра – не слишком много, но всё же оноесть. Я рассчитал точно до миллиметра (!) — на каком уровне ирасстоянии от краёв и от земли (от пола) будет выходить через стенудымоход и принялся за работу.

Самым ответственным было изготовление опорного кронштейна под дымоход.Ибо он должен быть достаточно прочным и жёстким, так как на него будетопираться всем своим весом дымоход вместе с тройником и прочимидеталями. Такой опорный кронштейн – изделие весьма индивидуальное ипришлось мне его делать по месту самому. Использовал стальные уголки 30мм и 50 мм. А так же болты соответствующей длинны М10 и М8. Дляизготовления использовал болгарку, обычную дрель и свёрла по металлу.

Пришлось сначала разобрать стену и укрепить посадочные места подкронштейн изнутри дома в стене дополнительными силовыми упорами в видекрепких уголков, длинных болтов и т.д. Собрал кронштейн снаружи иприделал к нему два уголка сверху в виде полозьев – для возможностисдвигания туда-сюда тройника (что бы была возможность отодвинуть весьдымоход от крыши). После спорки и установки – примерки этого опорногокронштейна – покрыл его лаком по металлу, защитив его тем самым отвоздействия коррозии (от ржавчины).

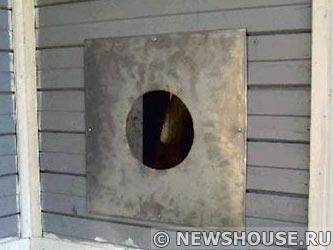

После этого только закрепил короб-проходник из нержавейки и стал делатьтеплоизоляцию на стену.

До стены от стенки печи у меня получилось 35см. Что в пределах допустимой нормы, если стена снабженатеплоотражающим экраном.

Стену заделал фанерой 10 мм и по всей еёплощади шурупами закрепил на фанере асбестовый лист (с асбестом работалв респираторной повязке).

Ибо асбест в открытом обращении нежелателендля здоровья (асбестовая пыль – канцероген).

А уже когда асбест заделанв стену и хорошо закрыт – опасности он не представляет (пылиться ведьнечему).

Всё закреплял шурупами с различным видом головок (плоские илиполукруглые – смотря куда их использовал). Место под саму печь возлестены так же хорошо изолировал от тепла. Сначала разложил по полуплитку и закрепил её шурупами по краям и углам.


Всё это накрыл листом оцинкованного железа соответствующего размера изакрепил хорошо шурупами соответствующего размера. По краям листасделал бортик, что бы мусор от дров не разносился по помещению, аоставался на оцинкованном листе (откуда его можно было бы легко сметатьвеником).

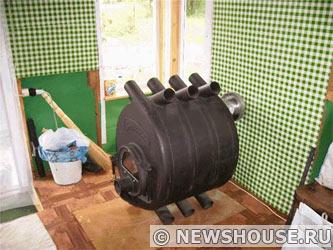

Таким образом, подготовив место под печь и дымоход, — я стал собиратьвсю конструкцию в единое целое. Просверлил в переходнике от печи ксэндвичу необходимое отверстие, — надел переходник и, подвинув печь, –одел в переходник сэндвич длинной 50 см.


При этом все соединения герметизировал огнестойким герметиком, которыйпокупал вместе с печью.

Ушло на все швы дымохода – как раз один тюбикэтого герметика.

При сборке дымохода учитывал требование расположениенаправления стекания воды и дыма.

То есть – собирал снизу вверх (одевалверхние детали на нижние).

При расчете высоты дымохода над крышей яруководствовался соответствующими СНиП-ами (СНиП 2.04.05-91 «Отопление,вентиляция, кондиционирование» Печное отопление).


Так как дымоход у меня расположен на достаточном удалении от конькакрыши, то его вполне допустимо было делать в моем варианте чуть нижеконька.

Поэтому длина дымохода так же у меня не в виде рекомендованных6-ти метров.

Я сделал её на один метр короче. Соответственно – 5 метров– и пять труб сэндвичей. У меня ведь сама печь и её выход из стены также ведь на достаточной высоте от поверхности земли.

Поэтому высотадымохода оказалась достаточно внушительной. Нижние сегменты дымохода язакрепил к стене посредством стандартных стенных кронштейнов (при этомизнутри так же усилил и укрепил посадочные места для этих кронштейнов).

Но верхние сегменты в виде трёх труб сэндвичей – оказалисьнезакреплёнными.

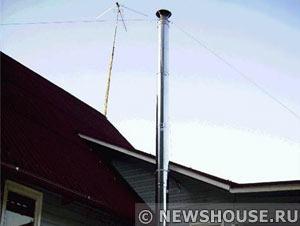

Это всё же высокая конструкция и я решил закрепить верхнюю частьдымохода тремя растяжками по 120 градусов каждая друг от друга. Былкуплен соответствующий трос и специальные затяжные хомуты-крючки сразносторонней резьбой для натягивания троса. Концы тросов былиприкреплены посредством специальных скоб, привинченных к оголовку.Только после этого дымоход стал твердо и неподвижно на своём постаменте– опорном кронштейне.


От обоих краёв крыши он проходит на достаточном расстоянии и несоприкасается с краями крыш. Он как раз проходит в углу стыка обеихкрыш. Всё встало в самую тютельку на свои места (!). Подставку печиприкрутил к полу длинными болтами, просверлив в ножках отверстия ипройдя их через плитку под печью при помощи сверла с победитом.


Собрав печь и дымоход в единое целое – я выждал аж 3-е суток до полного высыхания огнестойкого герметика(как сказано в инструкции к нему – сохнет от 24 часов до 96-ти).
Только после этого решил попробовать протопить печь.

Читать еще:  Как построить дом на сваях

Сначала изучил инструкцию по использованию регулировочных задвижек. Всёоказалось просто. Первый раз протопил печь на максимуме. Особо ненастраивал длительность горения, поэтому она работала чуть более 6-тичасов. Вон-и-и-и-ща была в первое время – жуткая! Краска запекалась.Выгорало то, что должно было выгореть и обгореть. Так как на улице былооколо 19 градусов – в помещении было под 40. Пришлось держать все дверии окна нараспашку – что бы сквозняк свежий воздух в дом приносил ивыветривал запах обгораемой печки. В обще всё прошло нормально.Особенно я следил за местами возможного нагрева возле проходного короба(сквозь стену). Но тут всё было отлично.

Так что печь была обожжена в пределах нормы. Следующий раз протопитьпришлось буквально на следующее утро. Ибо в конце июня были холодныеутренние часы, и температура в середине дня не поднималась выше 18-тиградусов. А утром было около 12-ти. Протопил печь – стало тепло иприятно! Горела она уже по инструкции около 9-10 часов на однойзакладке. Тяга в печи хорошая – так как дымоход вроде бы выставленнормально (время покажет).

Печь и все аксессуары к ней покупал на рынке Садовод. Аксессуары к печистоят гораздо дороже, чем сама печь. Кроме того, подставку купив за4000 рублей, я в последствии видел уже за 3500 точно такую же. Поэтомуесть смысл сначала походить и прицениваться.

Листы жести для экранирования от тепла – купил на строительном рынке вЛюблино возле торгового центра «Москва». Листовой асбест был куплен наЗамоскворецком строительном рынке на Болотниковской улице. Кроме тогона строительном рынке пришлось купить различных необходимых кронштейновдля крепежа усиления в стенах и различных видов болтов с гайками ишайбами, а так же различных шурупов. Плитка же была у меня в запасе.

Для опорного кронштейна мне нарезали профильный уголок разных размеровна том же люблинском строительном рынке. А уже на даче я обрезал исверлил его сам – до нужного размера и вида.
Итого стоимость установки печи (без учета времени и выпитого пива)около 30 тысяч рублей. Времени на установку в одиночку ушло околонедели.
В общем – я не разочарован и доволен. Соседи все приходили, и всёсмотрели, — как я сделал. Кое-кто так же собирается делать, как и уменя.

Самостоятельная установка печи булерьян в загородном доме

Можно ли ставить булерьян в жилом доме?

Технология процесса пиролиза и конвекционной печи нашла себя в малоэтажном индивидуальном строительстве. При соблюдении всех пожарных норм и правильном монтаже, булерьян безопасен даже для деревянных дач.

Существуют подобные системы давно, но первоначально больше использовались для отопления нежилых помещений. Современные производители реализовали решения, пригодные для применения в жилых строениях.

Булерьян отлично справляется с отоплением помещения, в котором нет внутренних стен. Показатели теплоотдачи значительно превосходят традиционное печное отопление. Длительное сгорание позволяет сокращать количество затраченного топлива. КПД составляет около 80%. Такому показателю способствует процесс пиролиза и конвекционного обогрева.

Внешний вид печки больше соответствует промышленному ангару. Поможет не стандартное решение интерьера. В руках умелого дизайнера в жилом доме такая печь может смотреться очень органично:

Как правильно поставить булерьян на даче?

Pechnoy.guru поможет вам разобраться, как установить печь булерьян своими руками.

Этапы

Установка системы отопления включает следующие этапы:

  1. выбор места
  2. подготовка основания;
  3. изготовление подставки;
  4. сборка системы дымохода;
  5. монтаж котла на подставку;
  6. подключение к дымоходу;
  7. пробный розжиг.

к содержанию ↑

Выбор места

Как установить печь булерьян правильно? Важнейшее требование — обеспечить свободную циркуляцию воздуха в помещении. В противном случае, неизбежно появление неотапливаемых зон. Учитывая этот критерий, будем выбирать место для монтажа печи.

  1. Должна располагаться на первом этаже, в самом просторном помещении.
  2. Корпус печи нагревается свыше 300 градусов Цельсия. Следует максимально обезопасить себя и близких от возможных ожогов, установив защитный кожух.
  3. В стесненных условиях установку можно произвести в углу комнаты. Если места достаточно и конвекционная печь не будет мешать передвижению, ее располагают в центре помещения.
  4. Минимальное расстояние до стен — 300 мм. Стены надо защитить несгораемым материалом.
  5. Перед топкой должен остаться пяточок 1,5х1,5 метра. Во избежание пожара, положите на него металлический лист.

Вот удачные примеры правильной установки булерьяна:

Пример установки 1

Здесь она расположена в центре просторного помещения. Защитный кожух обеспечивает должную безопасность. Благодаря отверстиям в кожухе, обеспечена оптимальная циркуляция воздуха.

Пример установки 2

А эта конвекционная печь уютно расположилась у стены. Установка произведена на оптимальной высоте от уровня пола. Выдержаны необходимые расстояния до стены и ближайших предметов. Покрытие пола не сгораемое, поэтому металлический лист перед топкой не обязателен.

В этом примере пол и стены защищены специальными листами. Дымоход выводится через крышу.

Материалы и инструменты

Чтобы самостоятельно смонтировать отопительную систему булерьян, нам понадобятся следующие инструменты:

  • сварочный инвертор;
  • угловая шлифмашинка 125 мм;
  • разный подсобный инструмент.

Список материалов более длинный:

  • лист металлический, толщиной 10 мм;
  • уголок металлический 50х50х5;
  • сварочные электроды или проволока;
  • диски отрезные и шлифовальные для угловой шлифмашинки;
  • ветошь, другие подручные материалы.

к содержанию ↑

Нормы пожарной безопасности

  • Перед топкой оставить свободное пространство 1,5х1,5 м, защищенное несгораемым материалом (рекомендуем использовать металлический лист толщиной 3-6 мм).
  • Расстояние до стен, защищенных несгораемым материалом — не менее 300 мм, до любых воспламеняющихся предметов — не менее 600 мм.
  • Корпус печи укрыть защитным кожухом.

к содержанию ↑

Фундамент и подставка

Дополнительный фундамент не требуется. Оптимальный забор холодного воздуха снизу будет обеспечен при установке печи на расстоянии не менее 200 мм от пола. Это позволит максимально использовать КПД от процесса пиролиза.

Сначала изготовим подставку. Следуем пошаговой инструкции:

  • Тщательно замеряем габариты самой печи. К полученным значениям прибавляем 6 см к длине, 6 см к ширине (диаметру булерьяна). Получаем габариты подставки.
  • Отрезаем 6 кусков уголка по размеру «длина + 6 см» и 2 куска по размеру «ширина + 6см».
  • Высоту принимаем 30 см. Отрезаем 4 «ножки».
  • Отрезаем 2 куска по размеру «ширина + 10 см»
  • С помощью сварочного аппарата собираем подставку.

Выглядит это примерно так:

Также можно использовать кирпичную подставку:

Варианты монтажа дымохода

Существуют два варианта установки дымохода для печи булерьян:

  1. Традиционный — применяется непосредственно при постройке дома. Труба дымохода проходит вертикально, через все перекрытия. Расположение дымохода не может быть изменено без капитальных разрушений. Плюс заключается в отсутствии горизонтальных участков.
  1. Коаксильный — основное преимущество в том, что такая система отопления может быть смонтирована после постройки дома. Обеспечивает более эффективный, по сравнению с традиционным, отвод продуктов горения. С точки зрения пожарной безопасности, является более предпочтительным. Существенно экономит место.

к содержанию ↑

Как развести тепло по комнатам?

Качественно спроектировать, рассчитать и выполнить сложную систему отопления для большого загородного особняка могут только профессионалы. Нам же нужно обогреть несколько соседних комнат в небольшом дачном домике. С этим вполне справимся своими силами.

Разводить тепло по комнатам будем с помощью металлических гофрорукавов. Следуем простой инструкции:

  • замеряем внешний диаметр труб булерьяна;
  • закупаем нужное количество гофрорукавов из аллюминия, внутренний диамметр которых на пару миллиметров больше внешнего диаметра труб булерьна;
  • соединяем гофрорукава между собой будем с помощью специального термостойкого скотча;
  • перфоратором со специальной насадкой (фрезой) делаем отверстия нужного диаметра в стене комнаты, куда мы должны подвести обогрев;
  • подводим гофрорукава к отвертиям, с противоположной стороны закрываем металлическими решетками.

Разводка большого булерьяна

Планировать систему отопления нужно еще на стадии проектирования дома. Это позволит предусмотреть необходимые вентиляционные каналы для прокладки воздуховодов. Таким способом можно обогреть дом любой площади. Особенно актуально это для дома в несколько этажей.

Можно ли обложить кирпичом и как это сделать?

Устройство защитного кожуха для печи — трудоемкий, затратный процесс. Можно обложить конвекционную печь кирпичом. У такого способа есть очевидный минус — любые преграды препятствуют свободной конвертации воздуха.

Два простых способа этого избежать:

  1. Отверстие под топку должно находится на 40 см выше пола.
  2. Обязательно оставляйте достаточное количество отверстий, чтобы обеспечить циркуляцию воздуха.

Обкладка печи кирпичом, с точки зрения увеличения КПД, бесполезна. Кирпич не будет аккумулировать тепло. Периодически придется добавлять топливо, чтобы поддерживать пиролиз в печи. Иначе помещение быстро остынет. Традиционная печь прогорает, но потом еще несколько часов отдает накопленное тепло. Булерьян остывает сразу.

Вывод

Преимущества печи булерьян перед другими источниками очевидны:

  • высокий КПД (около 80%)
  • увеличенный срок сгорания топлива и, как следствие, его экономия
  • небольшие габаритные размеры
  • не требует устройства сложной системы дымохода
  • можно смонтировать самостоятельно, после постройки дома
  • достаточно высокая мощность
  • быстрая теплоотдача

Но есть и минусы:

  • Работает только на твердом топливе. Жидкое и газ использовать не получится.
  • Не способна аккумулировать и накапливать тепло, в помещение будет поступать теплый воздух пока печь не прогорит. Потом снова нужно будет добавить топливо.
  • Относительно высокая стоимость.

Конвекционную печь булерьян нужно использовать, когда:

  1. Вы присутствуете на даче не постоянно;
  2. Отопление вам требуется время от времени;
  3. Обогреть холодное помещение нужно как можно быстрее.

С этими задачами булерьян справится успешно. Конвекционная печь способна обогреть просторную комнату, а также несколько соседних. Очень поможет для обогрева склада, теплицы, бани, сарая.

Система отопления вполне конкурентоспособна в самых жестких климатических условиях. Благодаря экономии топлива и высокому КПД, не требует больших затрат при эксплуатации.

Ссылка на основную публикацию
Adblock
detector
